Fondations, massifs, platines, longrines, soubassements, planchers, murs coupe-feu et dallage : tout ce sur quoi la charpente vient se poser.
Avant de commencer
Le découpage ci-dessous est celui d'un CCTP. Chaque poste dit ce que nous exécutons et où s'arrête l'interface avec les autres lots.
Vérifier mon lot avec nousNos ouvrages sont livrés prêts pour la charpente. Le terrassement est réalisé en support de nos ouvrages, sous la même responsabilité.
Le déroulé
Les axes de trame sont reportés depuis le bornage, les gabarits de perçage du charpentier sont posés et contrôlés avant tout coulage.
Fouilles en puits, béton de propreté, semelles isolées ferraillées et massifs de pied de poteau coulés sous la profondeur hors gel.

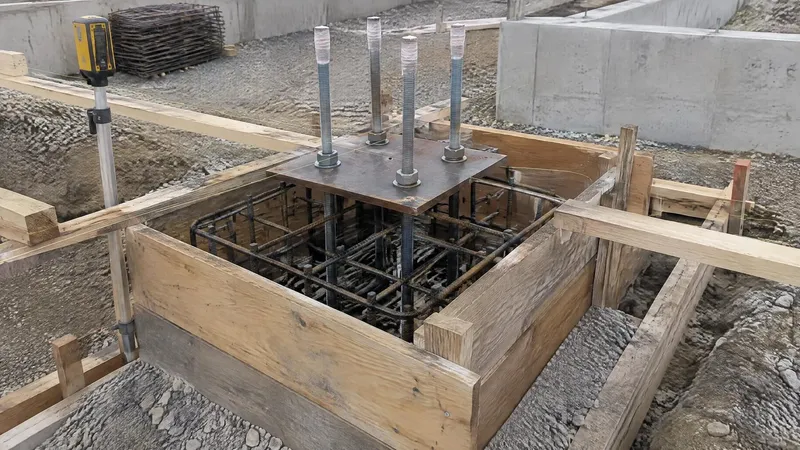

Tiges d'ancrage pré-scellées sur gabarit, contrôle après vibrage, longrines de liaison et porte-bardage entre les massifs, relevé de récolement remis au charpentier.
Voiles de soubassement, murs bas, mur séparatif coupe-feu et plancher d'étage coulés pendant que la charpente se monte sur nos platines.
Plateforme réceptionnée, dallage coulé et surfacé une fois le clos et couvert en place, joints sciés dans la fenêtre utile.
Sous ou avec la charpente
Un hall métallique repose sur nos massifs, nos longrines et notre dallage. Sur les portées plus courtes, les locaux annexes, les murs coupe-feu et les planchers d'étage, le béton coulé en place garde l'avantage : inertie, résistance au feu sans traitement rapporté, tenue aux chocs.
Fondations et massifs pour charpente métallique

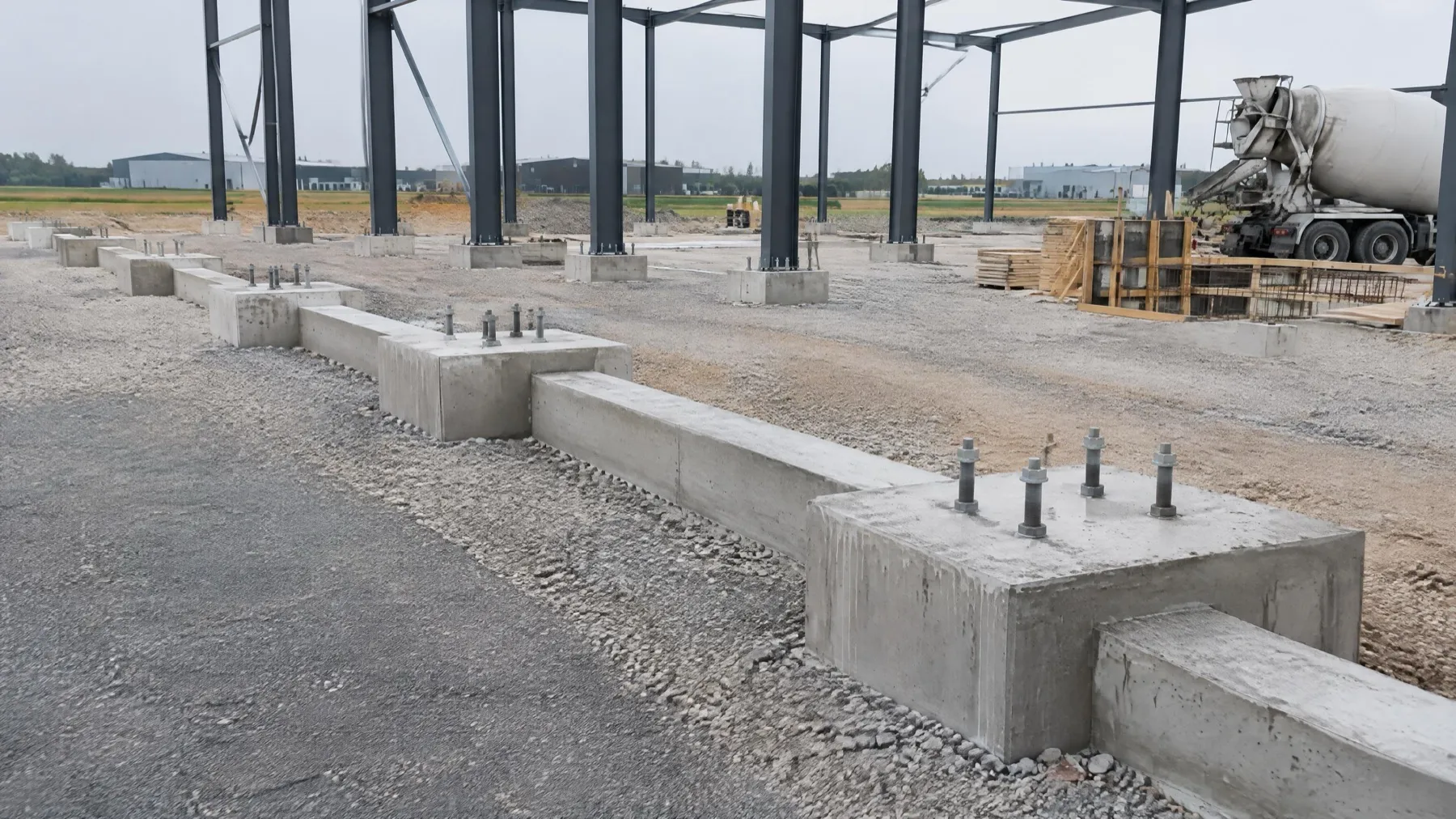

Semelles isolées, massifs, tiges pré-scellées au gabarit du charpentier, longrines et dallage : le charpentier ne monte rien tant que nos ouvrages ne sont pas coulés et à la cote.

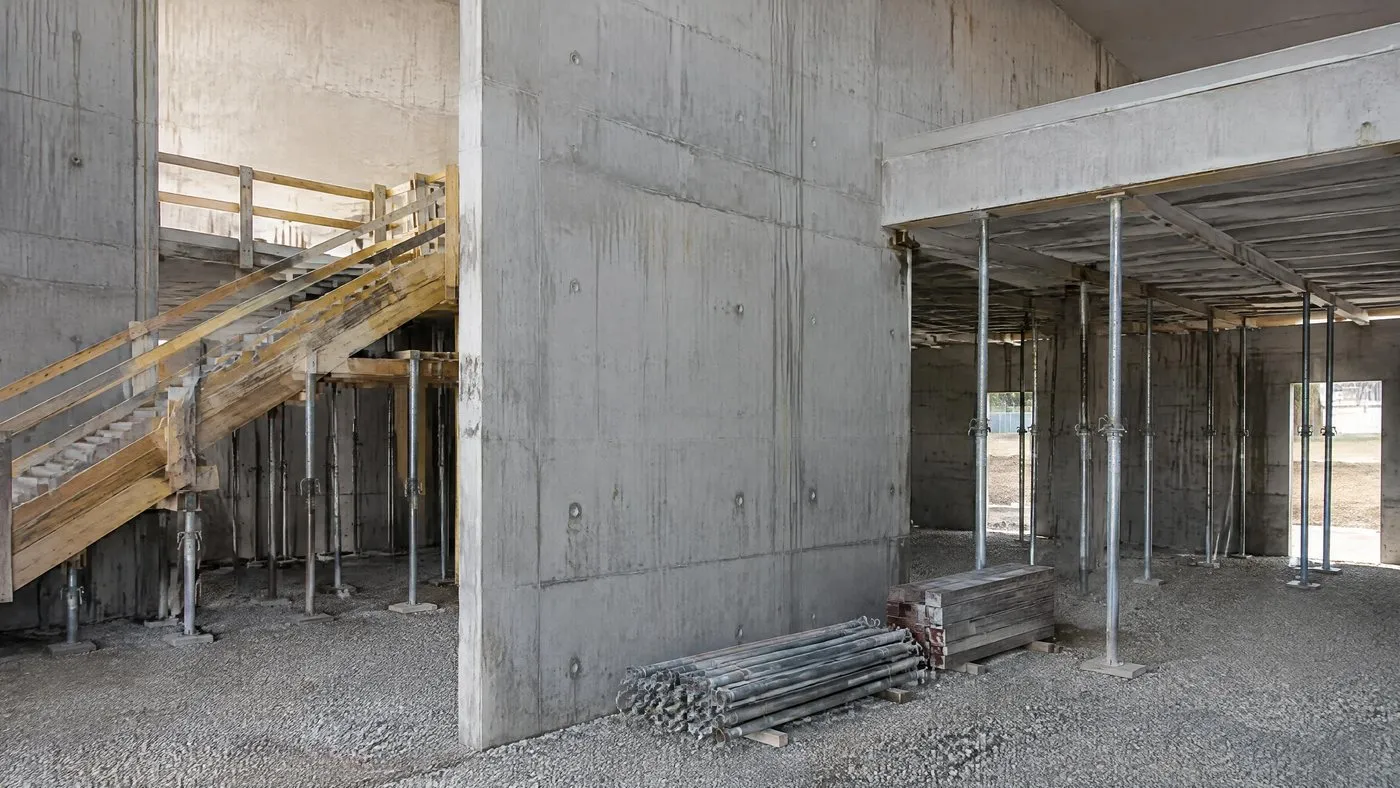

Mur séparatif coupe-feu selon l'étude incendie, plancher de bureaux ou mezzanine en dalle pleine ou prédalles, avec trémies et réservations. À Niederbronn : un mur coupe-feu et un plancher R+1 de 300 m².
Selon votre bâtiment
Massifs sous charpente, socles de machines, bâtiments agricoles, agrandissement d'un site en activité : chaque cas a sa page.
Massifs et platines pour charpente métalliqueNous implantons à la cote de votre plan de charpente et nous remettons le relevé de récolement avant l'arrivée de la grue.Lire la page

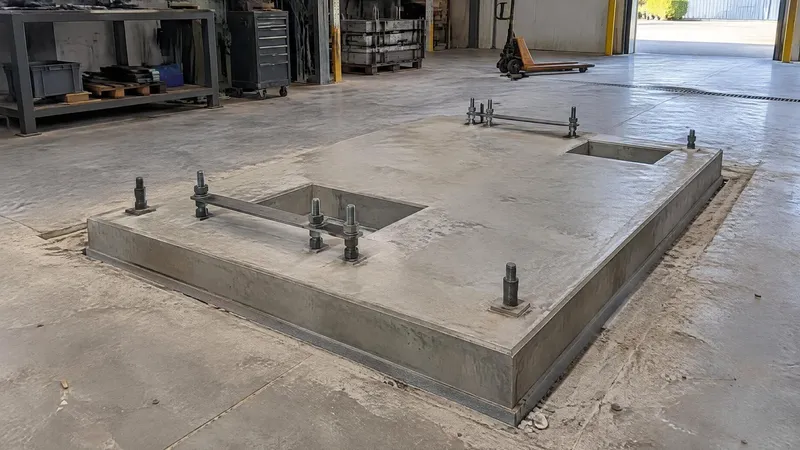

Massifs de machines et socles techniquesUn socle pour une machine qui arrive, et une assise qui ne se reprend pas.Lire la page

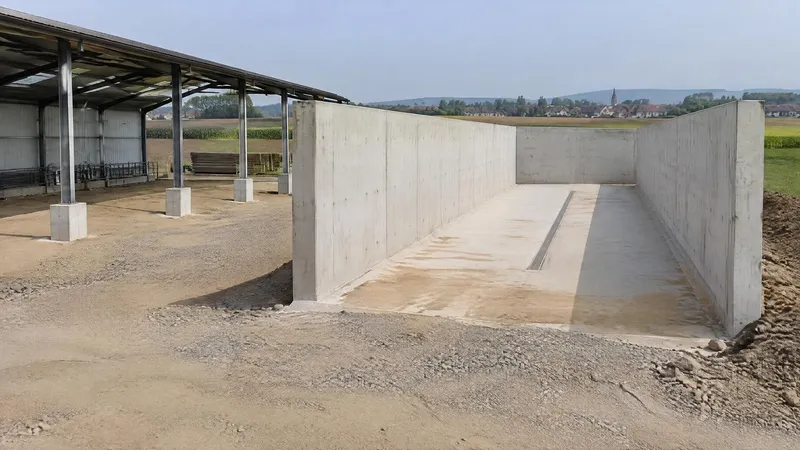

Gros œuvre de bâtiments agricoles et hangarsSemelles, platines, longrines, dallage : avec, en plus, les jus, les engins et le calendrier de l'exploitation.Lire la page

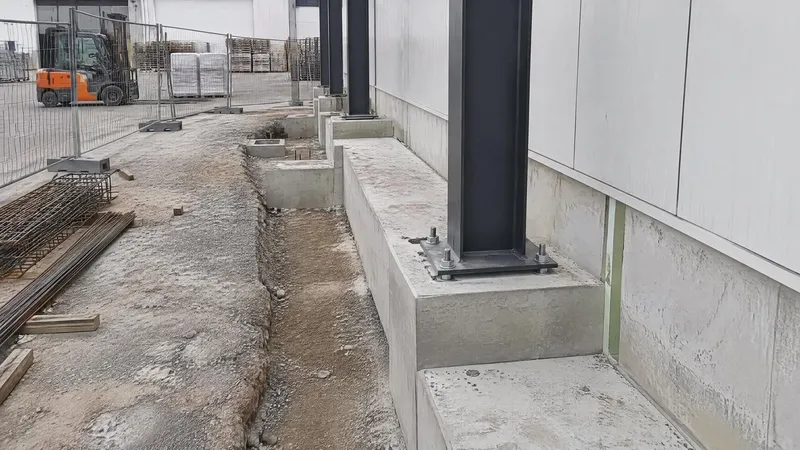

Extension de hall sans arrêter la productionFondations, platines, dallage et raccord à l'existant, phasés pour que votre production continue pendant les travaux.Lire la page
Hall industriel à Haguenau : le lot bétonBasés à Haguenau, nous réalisons le lot béton d'un hall industriel, quelle que soit sa charpente : fondations, massifs, platines, longrines, soubassements, coupe-feu et dallage.Lire la pageRéalisations
Reconstruction après incendie à Niederbronn, extension en site exploité à Erstein, collectifs à Brumath : chaque chantier présenté ici a été exécuté par ZM Génie Civil.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier
Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier
Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantierQuestions fréquentes
Six réponses factuelles. Le reste se règle sur vos plans et votre étude de sol.
Poser ma questionNous exécutons la partie béton : fondations, massifs, longrines, platines, soubassements, planchers et dallage. La charpente est montée par le charpentier sur les ouvrages livrés. Sur le hall de Niederbronn, nous avons implanté et coulé 34 platines avec les fondations, prêtes pour le montage de la charpente.
Oui, c'est un cas fréquent sur les extensions. Les accès, les créneaux de livraison et les zones de stockage sont arrêtés avec l'exploitant avant le démarrage. Sur l'extension de 400 m² d'un hall à Erstein, les semelles, les 16 platines et les longrines ont été exécutées en deux jours, sans arrêt de l'activité.
Le NF DTU 13.3 partie 1 fixe une épaisseur minimale de 150 mm et un dosage de 280 à 400 kg de ciment par m³ selon les contraintes. L'épaisseur réelle se calcule à partir des charges roulantes, des charges de racks et de la portance du sol support, pas à partir de la surface. Nous demandons ces données avant de chiffrer.
La profondeur hors gel de référence est de 80 cm, valeur sous laquelle les fondations doivent être ancrées. La profondeur définitive est fixée par l'étude géotechnique et les descentes de charges de la charpente. 464 des 514 communes du département étant en zone de sismicité 3, des dispositions parasismiques s'appliquent aux bâtiments neufs.
Pour le lot béton : NF DTU 13.1 et FD P 18-326 pour les fondations (80 cm hors gel dans le Bas-Rhin), NF DTU 13.3 partie 1 pour le dallage (150 mm minimum, 280 à 400 kg de ciment par m³, plateforme à EV2 ≥ 50 MPa), NF EN 206 pour le béton (résistance à 28 jours), règles parasismiques de la zone 3 pour les ancrages et les chaînages, et NF DTU 20.1 P4 pour les joints de dilatation (25 à 35 m dans l'Est).
Oui, en sous-traitance déclarée comme en lot séparé. Sur l'opération de 20 logements collectifs à Brumath, nous sommes intervenus en lot séparé sur quatre bâtiments R+1, avec 2 500 m² de voiles coulés en place et 2 000 m² de prédalles. Les pièces de candidature sont transmises avec l'offre.
Contact
Au stade de l'esquisse ou du dossier de consultation, nous examinons le périmètre béton et disons ce qui est réalisable, dans quel ordre et avec quelles interfaces. Ce qui accélère la réponse : la surface, la commune, les plans, l'étude de sol, les descentes de charges de la charpente, l'usage du dallage et la date de montage visée.
