IPN, IPE, HEA, HEB : quatre profilés, un seul mot courant
Ce sont quatre profilés d'acier, qui se distinguent par la forme de leurs ailes.
| Profilé | Ce qui le distingue |
|---|---|
| IPN | Ailes inclinées |
| IPE | Ailes parallèles, plus fines |
| HEA | Ailes larges, qui reprennent davantage de charge à hauteur égale |
| HEB | Ailes larges, le profilé le plus massif des quatre |
En rénovation, le mot IPN est resté dans le langage courant, mais le profil réellement posé est le plus souvent un HEA ou un HEB. Demander « un IPN de 200 » ne veut donc rien dire tant que la famille, la portée et la charge ne sont pas fixées.
Ce qui détermine réellement la section
La portée entre appuis

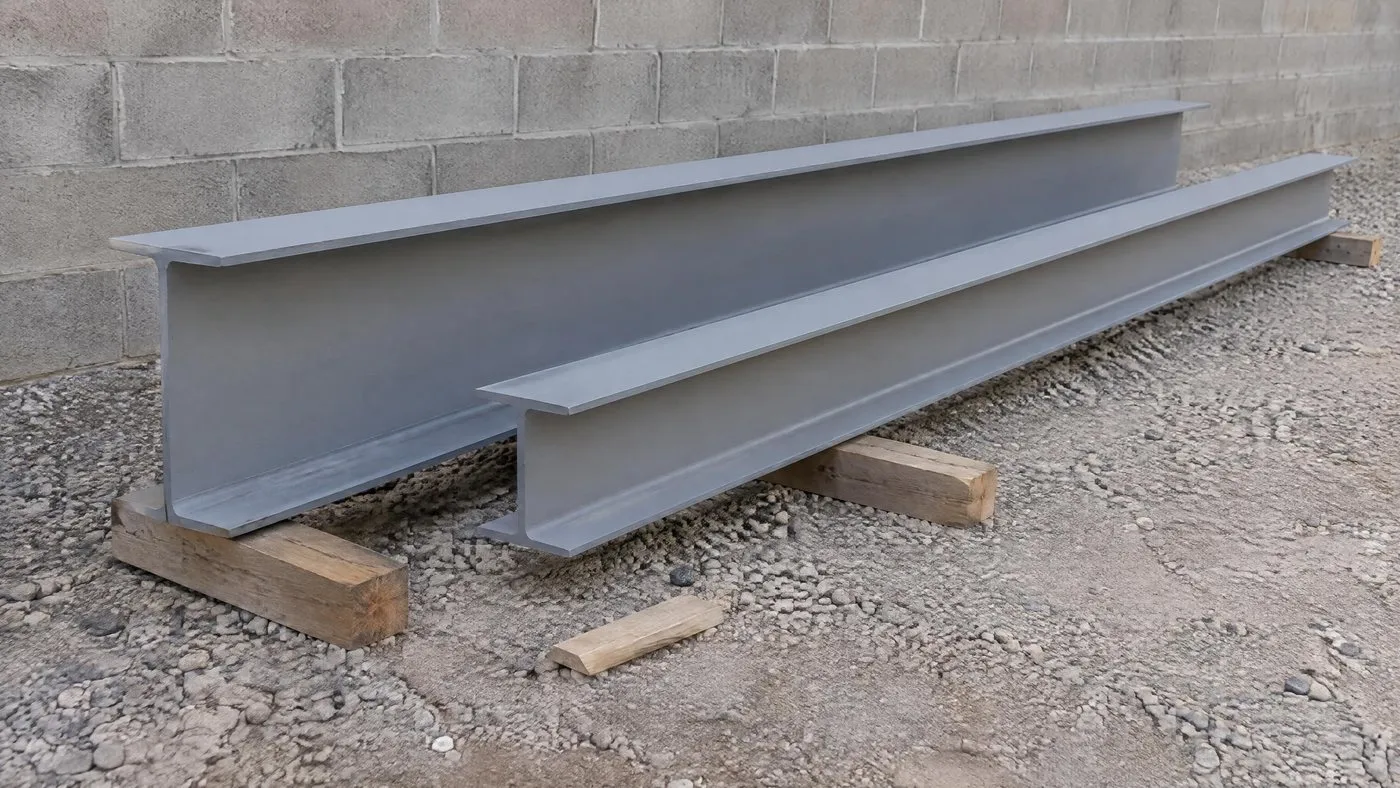

Plus la portée est grande, plus la section et la rigidité nécessaires augmentent ; une ouverture de 3 m et une de 5 m dans le même mur n'appellent pas le même profil.
La charge reprise
Un mur qui porte un plancher béton et un étage ne reprend pas la même charge qu'un mur sous combles perdus. C'est la descente de charges, calculée, qui donne cette valeur.
La hauteur disponible
Quand la hauteur sous plancher est comptée, il faut une poutre peu haute et très rigide : c'est le cas où l'acier s'impose et où les ailes larges d'un HEA ou d'un HEB prennent l'avantage.
Les appuis
Un profilé reporte la charge sur deux appuis qui doivent l'encaisser jusqu'aux fondations : jambages, poteaux, sommiers. Un appui faible impose de renforcer avant de poser.
La zone sismique
464 des 514 communes du Bas-Rhin sont en zone 3 : ouvrir un mur retire du contreventement, et la note de calcul vérifie l'ensemble, pas seulement la poutre.
Acier ou linteau béton coulé en place
Sur des ouvertures modérées dans un mur peu chargé, un linteau en béton armé coulé en place remplace parfaitement le profilé acier : on étaie, on ouvre une saignée, on met en place une cage d'armatures dimensionnée par le calcul, on coffre, on coule. En maison individuelle, l'ordre de grandeur courant est d'environ 2 m sur un mur qui ne reprend qu'un seul niveau.
Au-delà, ou dès qu'un plancher béton, un refend ou un étage repose sur le mur, l'acier redevient la solution la plus sûre : il reprend la charge sur une faible hauteur, dès la pose, alors que le béton atteint sa résistance nominale à 28 jours et immobilise les étais jusque-là. Un profilé peut être entièrement encastré dans l'épaisseur du plancher ou du mur puis coffré et enduit : vous obtenez la portée que seul l'acier permet, avec un plafond continu.
Pourquoi le profil vient du calcul
Un tableau qui donnerait un profil par largeur d'ouverture serait faux une fois sur deux : il ignorerait la charge, la hauteur disponible et les appuis. Un linteau sous-dimensionné ne s'effondre pas le jour du décoffrage : il fléchit lentement, fissure le mur au-dessus et se voit deux ou trois ans plus tard.
- Relevé sur placeCotes de l'ouverture, nature du mur, ce qu'il porte.
- Sondage du mur et des appuisCe qui repose dessus, ce qui reçoit la charge.
- Transmission au bureau d'étudesLe bureau d'études établit la note de calcul.
- Commande du profilé aux dimensionsLa section vient de la note de calcul, jamais d'un tableau.
Il est posé avant la première percussion et retiré sur avis du bureau d'études.
