Implantation, semelles, radiers, longrines, voiles de sous-sol, massifs et socles : la partie de l'ouvrage qui coûte le moins à bien faire et le plus à reprendre.
Avant de commencer
Le système de fondation n'est pas un choix d'entreprise, c'est une conséquence de la descente de charges et de la contrainte admissible du sol. Voici ce que chaque ouvrage reçoit, et où il se joue.
Faire lire mon dossierNous exécutons le système retenu par votre bureau d'études. Quand une variante nous paraît plus économique à résultat équivalent, nous la chiffrons au bordereau au moment de l'offre, pas en réunion de chantier.
Le déroulé
Axes et niveaux repris du plan de bornage et du plan de masse, matérialisés sur chaises hors emprise des fouilles, contrôle contradictoire avant terrassement.
Fouilles en rigole et en puits en support de nos ouvrages, fond de forme réglé et contrôlé en altimétrie, béton de propreté.
Semelles filantes et isolées ferraillées et coulées sous la profondeur hors gel, massifs de pied de poteau avec leurs attentes, contrôle des cotes après vibrage.
Longrines de liaison entre les appuis, voiles de soubassement coulés en place, drainage et protection avant remblai.
Relevé de récolement de l'infrastructure remis au maître d'œuvre et aux lots suivants, remblaiement périphérique, plateforme prête pour le dallage.

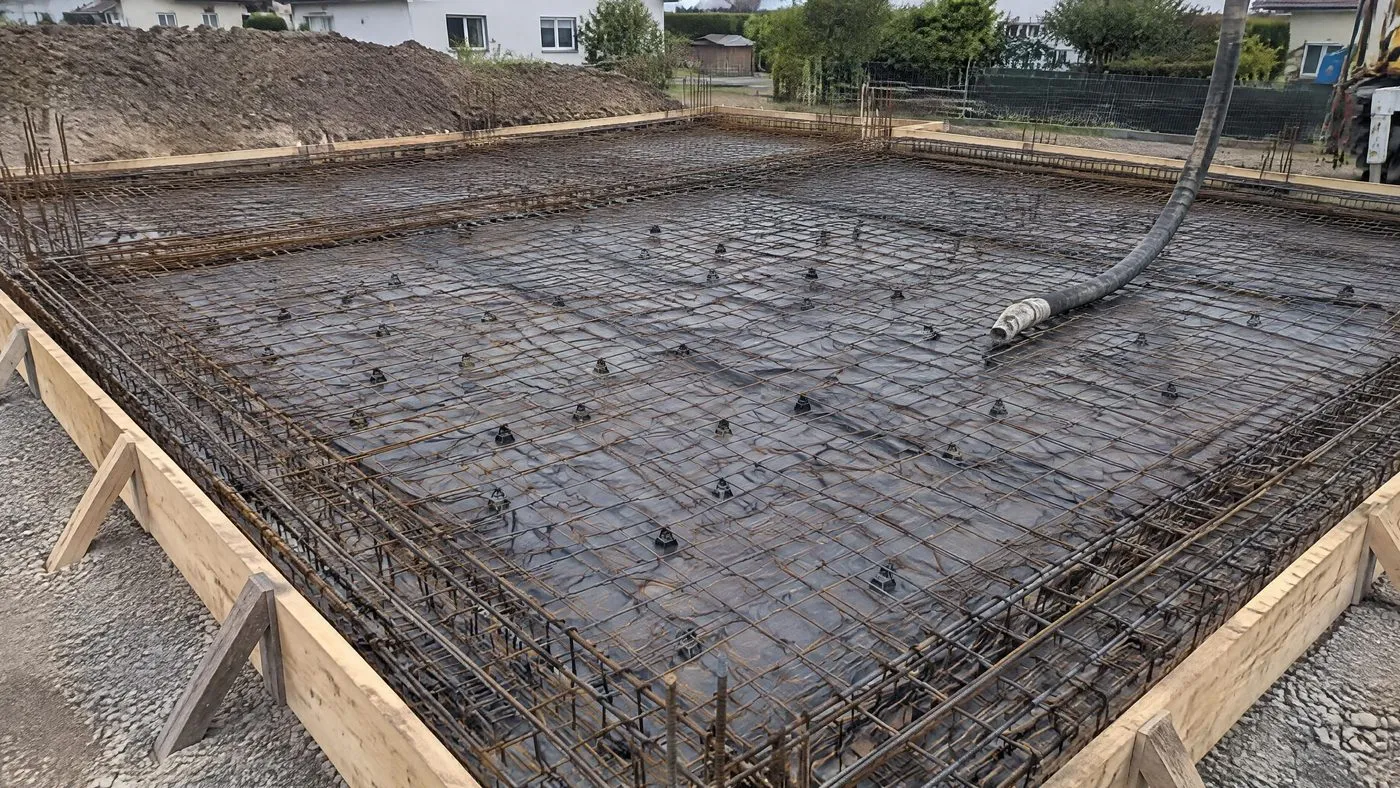

Semelles ou radier
Quand la portance est faible ou que les semelles deviennent si larges qu'elles se rejoignent, la charge se répartit sur toute l'emprise. Le radier devient alors un ouvrage de béton armé à part entière, qui ne pardonne pas l'improvisation au coulage.

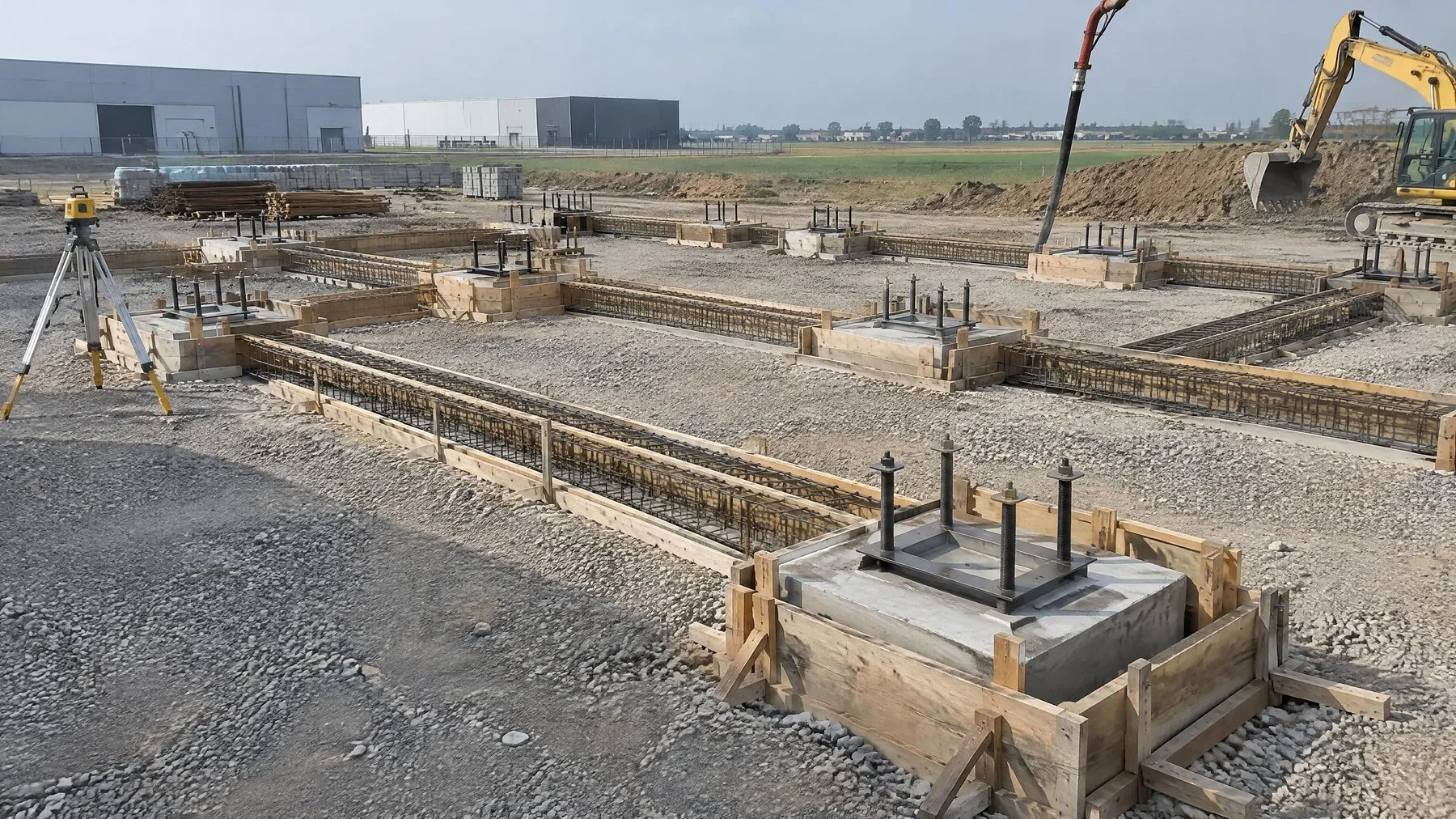

Longrines et semelles de bâtiment industriel
Chaque appui reçoit sa charge sur une surface déduite de la contrainte admissible du sol ; les longrines relient les appuis, portent les façades et servent de butée au dallage.
Ferraillage dense en double nappe, dispositions particulières aux reprises de bétonnage, enjeu d'étanchéité dès qu'il y a un niveau enterré.
Selon l'ouvrage
Le lot fondations d'un bâtiment industriel et l'implantation qui le précède ont chacun leur page, pour aller au détail avant la consultation.
Réalisations
Infrastructures de collectifs à Brumath, de halls à Niederbronn et Erstein : chaque chantier présenté ici a été exécuté par ZM Génie Civil.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier

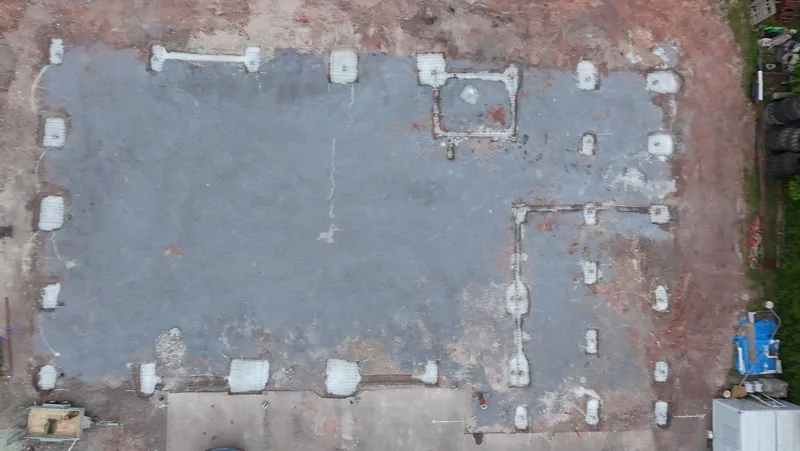

Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier

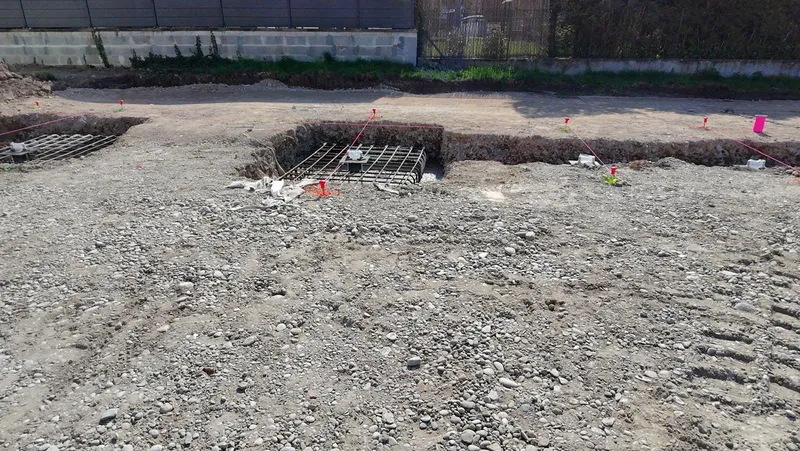

Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantierQuestions fréquentes
Cinq réponses factuelles, avant la lecture du rapport de sol.
Poser ma questionCelui du NF DTU 13.1 de septembre 2019 : fondations superficielles et semi-profondes, semelles filantes, semelles isolées, radiers généraux et puits courts d'élancement inférieur ou égal à 5. Quand le rapport de sol conduit à sortir de ce domaine, nous le disons à la lecture du rapport et non en cours de chantier.
Sur une opération professionnelle, oui. La mission G2 relève du maître d'ouvrage selon la NF P 94-500. Elle fixe la contrainte admissible, donc la surface d'appui et le volume de béton. Sans elle nous chiffrons quand même, mais l'offre reste conditionnelle et c'est écrit dans le document, pas découvert en fouille.
80 cm est la profondeur hors gel de référence dans le département, un minimum et non une cible. La cote réelle est celle du bon sol identifié par l'étude géotechnique. Sur une opération avec sous-sol comme les 20 logements de Brumath, l'assise se situe naturellement bien plus bas que le hors gel.
Dans la très grande majorité des cas, oui : 464 des 514 communes du Bas-Rhin sont en zone de sismicité 3. En zone 3, les règles de l'Eurocode 8, référentiel depuis le 1er mai 2011, visent les bâtiments des catégories d'importance II, III et IV. Votre bureau d'études définit les dispositions, nous les exécutons et nous les documentons.
En support de notre lot : décapage sur l'emprise, fouilles en rigole et en puits, réglage du fond de forme, remblaiement périphérique. Quand nous portons le lot, nous coordonnons aussi le terrassier pour un terrassement général, une plateforme complète, une évacuation de déblais en volume ou un rabattement de nappe.
Contact
Pour chiffrer un lot infrastructure sans réserve inutile, il faut peu de pièces, mais il les faut vraiment : plan masse, plan de fondations et de bornage, descente de charges, rapport géotechnique, CCTP ou bordereau, planning et contraintes d'accès si le site reste exploité. Plus le dossier est complet, plus l'offre est ferme.
