Halls et bâtiments industriels
Gros œuvre de bâtiments agricoles et hangars
Un hangar ou une stabulation repose sur la même infrastructure qu'un hall industriel : semelles, platines, longrines, dallage. Avec, en plus, les jus, les engins et le calendrier de l'exploitation.
- Semelles, platines, longrinesl'infrastructure béton sous la charpente
- Dallages exposés aux jusclasses XA1 à XA3, protection rapportée
- Haguenaupartout en Alsace
La réponse courte
Stockage, stabulation, hangar à matériel : trois bâtiments, trois logiques

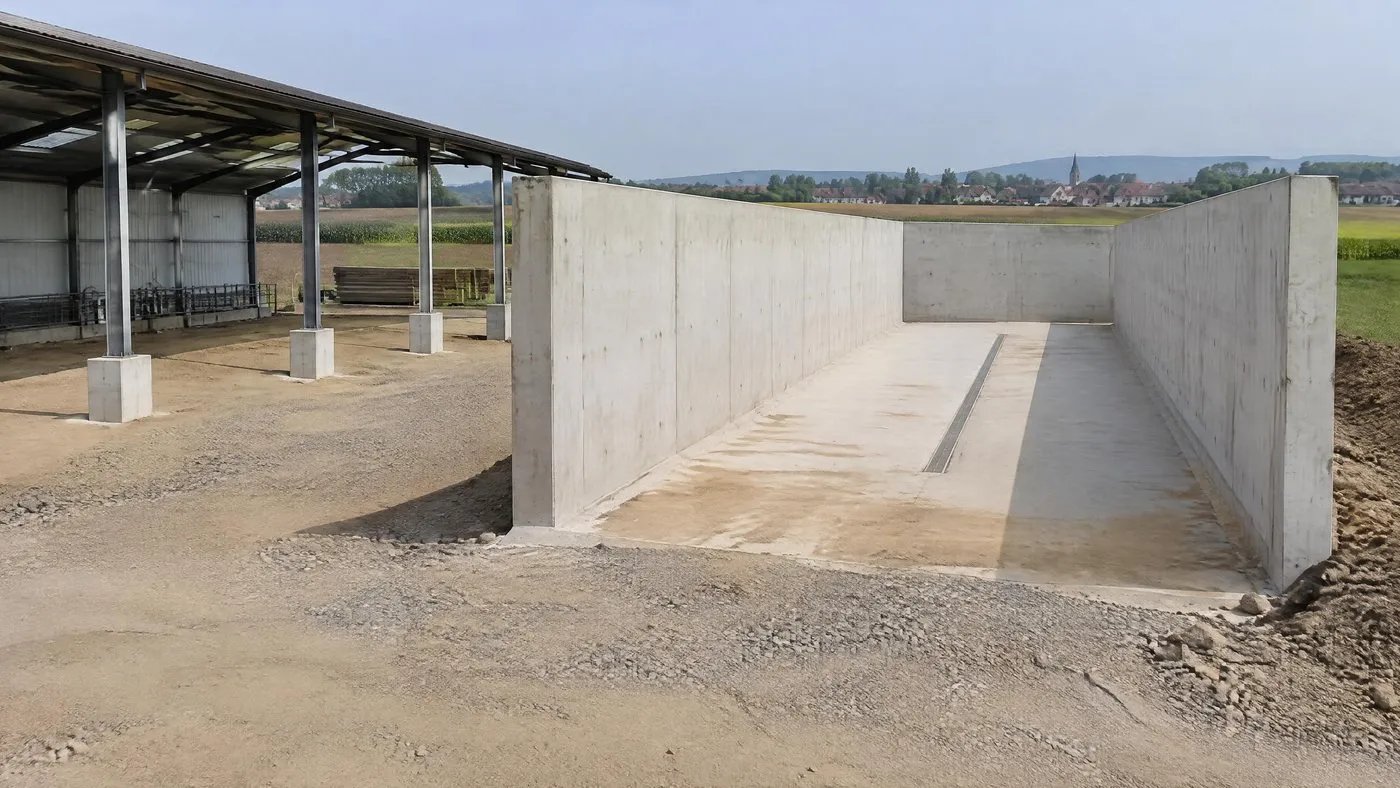

- Bâtiment de stockage : récolte, paille, fourrage1Des murs dimensionnés pour la hauteur de tas réellePoussée latérale continue, dallage chargé inégalement et circulé par un chargeur télescopique.
- Stabulation et bâtiment d'élevage2La typologie la plus exigeanteDéjections, jus et produits de lavage en permanence ; pentes, rigoles et points de collecte dessinés avant le coulage ; murs bas et longrines qui encaissent les chocs.
- Hangar à matériel et atelier3Le plus simple en structure, le plus sollicité en surfaceEngins lourds, béquilles de remorques, hydrocarbures ; semelles isolées sous chaque poteau et longrines de liaison. Beaucoup de bâtiments alsaciens sont mixtes : plusieurs qualités de sol et plusieurs types de murs dans une même enveloppe.
L'infrastructure
Là où se joue le montage de la charpente
Une platine mal implantée bloque le montage et coûte une semaine à tout le monde. La logique est la même qu'en industriel : à Niederbronn, 34 platines ; à Erstein, 16 platines en deux jours.
Nous intervenons une fois l'autorisation d'urbanisme obtenue et les plans d'exécution du charpentier arrêtés.
Décrire mon projet de bâtiment Fondations et massifs pour charpente métallique- 01Les platines, le point critique
Tiges d'ancrage scellées et réglées sur les plans d'exécution du charpentier, contrôlées avant et après coulage, récolement remis avant le montage.
- 02Hors gel à 80 cm
Dans le Bas-Rhin, les semelles isolées sous chaque poteau et les longrines périphériques descendent au minimum à 80 cm (FD P 18-326, DTU 13.1).
- 03Le sol de fondation
Les parcelles agricoles présentent souvent des remblais anciens, des fosses comblées, des portances très variables d'un angle à l'autre : l'étude de sol n'est pas obligatoire pour un bâtiment agricole, elle reste utile.
- 04La sismicité
464 des 514 communes du Bas-Rhin sont en zone de sismicité 3 ; le niveau d'exigence dépend de la catégorie d'importance du bâtiment, fixée avec le bureau d'études, et conditionne chaînages et ferraillage.
- 05Le calendrier de l'exploitation
Moisson, ensilage, vêlages et épandages mobilisent les accès : l'ouvrage est découpé en phases exécutables séparément plutôt que de bloquer la cour. À Erstein, 16 platines et longrines en deux jours sur un site resté en exploitation.
Le dallage
Un dallage agricole ne se traite pas comme un dallage d'atelier
Deux agressions à la fois : mécanique, celle des engins en charge ; chimique, celle des jus d'ensilage, des effluents et des produits de nettoyage. Le béton est basique : les acides dissolvent la pâte de ciment, le béton perd son liant et devient friable.
- DTU 13.3 partie 1150 mm d'épaisseur minimale, 280 à 400 kg de ciment par m³ pour un dallage circulé par un chargeur
- Classes XA1 à XA3 (NF EN 206)sous pH 4, la formulation ne suffit plus : enduit, résine ou dalle d'usure rapportée
- Pentes, joints et collectedessinés avant le coulage ; les joints sont le point d'entrée des jus
Questions fréquentes
Les questions sur les bâtiments agricoles
Cinq réponses factuelles, avec les seuils et les normes qui les fondent. Le reste se règle sur votre projet.
Poser ma question- Faut-il un permis de construire pour un hangar agricole ?
En dessous de 5 m² d'emprise au sol, aucune formalité. De 5 à 20 m², une déclaration préalable, instruite en un mois. Au-delà de 20 m², un permis de construire, instruit en deux mois. Toute construction de plus de 12 m de hauteur relève du permis. Au-delà de 800 m² de surface de plancher, l'architecte devient obligatoire.
- À quelle profondeur descendent les fondations d'un bâtiment agricole dans le Bas-Rhin ?
80 cm de profondeur minimale hors gel dans le Bas-Rhin, valeur retenue par le fascicule FD P 18-326 et appliquée avec le DTU 13.1. S'y ajoute le classement sismique : 464 des 514 communes du département sont en zone de sismicité 3, ce qui influe sur les chaînages et le ferraillage selon la catégorie d'importance du bâtiment.
- Pourquoi un dallage agricole se dégrade-t-il plus vite qu'un dallage d'atelier ?
Parce qu'il subit une attaque chimique en plus de l'usure mécanique. Le béton est basique, les acides d'ensilage dissolvent la pâte de ciment et le rendent friable. La norme NF EN 206 classe ces expositions de XA1 à XA3. En dessous de pH 4, la formulation ne suffit plus : il faut une protection rapportée ou une dalle d'usure.
- Quelle épaisseur de dallage pour un hangar circulé par un chargeur télescopique ?
Ce type de dallage relève du DTU 13.3 partie 1, qui fixe une épaisseur minimale de 150 mm et un dosage de 280 à 400 kg de ciment par m³. L'épaisseur retenue dépend ensuite des charges roulantes réelles, des charges de stockage en vrac et de la portance du sol support, déterminée avant l'étude du dallage.
- À quelle distance des habitations voisines peut-on implanter un bâtiment d'élevage ?
50 m des habitations de tiers pour une exploitation relevant du règlement sanitaire départemental, 100 m pour une exploitation relevant du régime des installations classées. La règle est réciproque et s'applique aussi aux annexes, hangar à paille ou salle de traite.
Réalisations
Nos dernières réalisations
Collectifs, halls et infrastructures : chaque chantier présenté ici a été exécuté par ZM Génie Civil.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier
Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier
Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantier
Contact
Décrire votre projet de bâtiment
La commune, la typologie, la surface au sol, la présence d'un plan de charpente et la fenêtre de chantier souhaitée dans le calendrier de l'exploitation. Plus la demande est précise, plus la réponse l'est.
- Votre dossier est lu par l'interlocuteur qui suivra ensuite le chantier, du chiffrage à la réception.
