Cinq zones en France, l'Alsace en zone 3
Le zonage sismique découle des décrets du 22 octobre 2010, codifiés dans le code de l'environnement : cinq zones, de la sismicité très faible en zone 1 à la sismicité forte en zone 5. Le Bas-Rhin est presque intégralement en zone 3, avec 464 communes sur 514 ; seuls quelques secteurs de l'ouest, autour de Sarre-Union, restent en zone 2. À chaque zone correspond une accélération de référence : 1,1 m/s² en zone 3. C'est cette valeur qui alimente les calculs de l'ingénieur structure.
Le classement n'est pas théorique : le fossé rhénan est l'une des régions sismiquement les plus actives de France métropolitaine hors montagne, et le séisme de Bâle de 1356 reste l'événement de référence.
Modérée signifie rare à l'échelle d'une vie, pas improbable à l'échelle d'un bâtiment.
Obligatoire pour les permis déposés depuis le 1er mai 2011
Les règles issues de l'arrêté du 22 octobre 2010 s'appliquent aux permis de construire déposés à partir du 1er mai 2011. Le déclencheur est la date de dépôt du permis, pas celle du chantier.
Pour le neuf
Le texte de référence est l'Eurocode 8 (NF EN 1998-1). Pour les maisons individuelles en zones 3 et 4, le guide CPMI-EC8, édition d'août 2021, offre un jeu de règles forfaitaires plus simple, mais aux dispositions strictes.
Pour l'existant
Il n'y a pas d'obligation de mise à niveau tant qu'on ne réalise pas de travaux importants ; une règle s'applique en permanence : les travaux ne doivent pas aggraver la vulnérabilité du bâtiment. C'est là que se joue l'ouverture de mur porteur.
De la maison individuelle au bâtiment collectif
La réglementation classe les bâtiments en catégories d'importance, de I à IV. La catégorie II regroupe les maisons individuelles et les bâtiments d'habitation collectifs jusqu'à 28 m. En zone 3, les catégories II, III et IV sont soumises aux règles parasismiques pour le neuf.
| Typologie | Ce que la sismicité change au gros œuvre |
|---|---|
| Maison individuelle neuve | Chaînages continus, longueur minimale de murs de contreventement dans les deux directions, limitation des irrégularités |
| Extension | Joint de séparation ou solidarisation calculée, reprise des chaînages en about |
| Ouverture de mur porteur | Ne pas aggraver la vulnérabilité, compenser le contreventement retiré |
| Bâtiment collectif | Voiles dimensionnés par le bureau d'études, ferraillage et recouvrements imposés, liaisons voile-plancher soignées |
| Hall industriel | Ancrages et platines dimensionnés au séisme, fondations et longrines calculées avec les efforts horizontaux |
Sur un collectif ou un hall, le sujet se traite au calcul et au plan de ferraillage ; le rôle de l'entreprise de gros œuvre est d'exécuter ces dispositions sans les simplifier sur le chantier.
Un bâtiment parasismique est d'abord un bâtiment continu
Lors d'un séisme, le sol déplace le bâtiment horizontalement par à-coups. La structure doit encaisser des efforts horizontaux alternés que la construction classique, dimensionnée pour des charges verticales, ne reprend pas naturellement. La réponse tient en un mot : la continuité.
Un réseau de chaînages

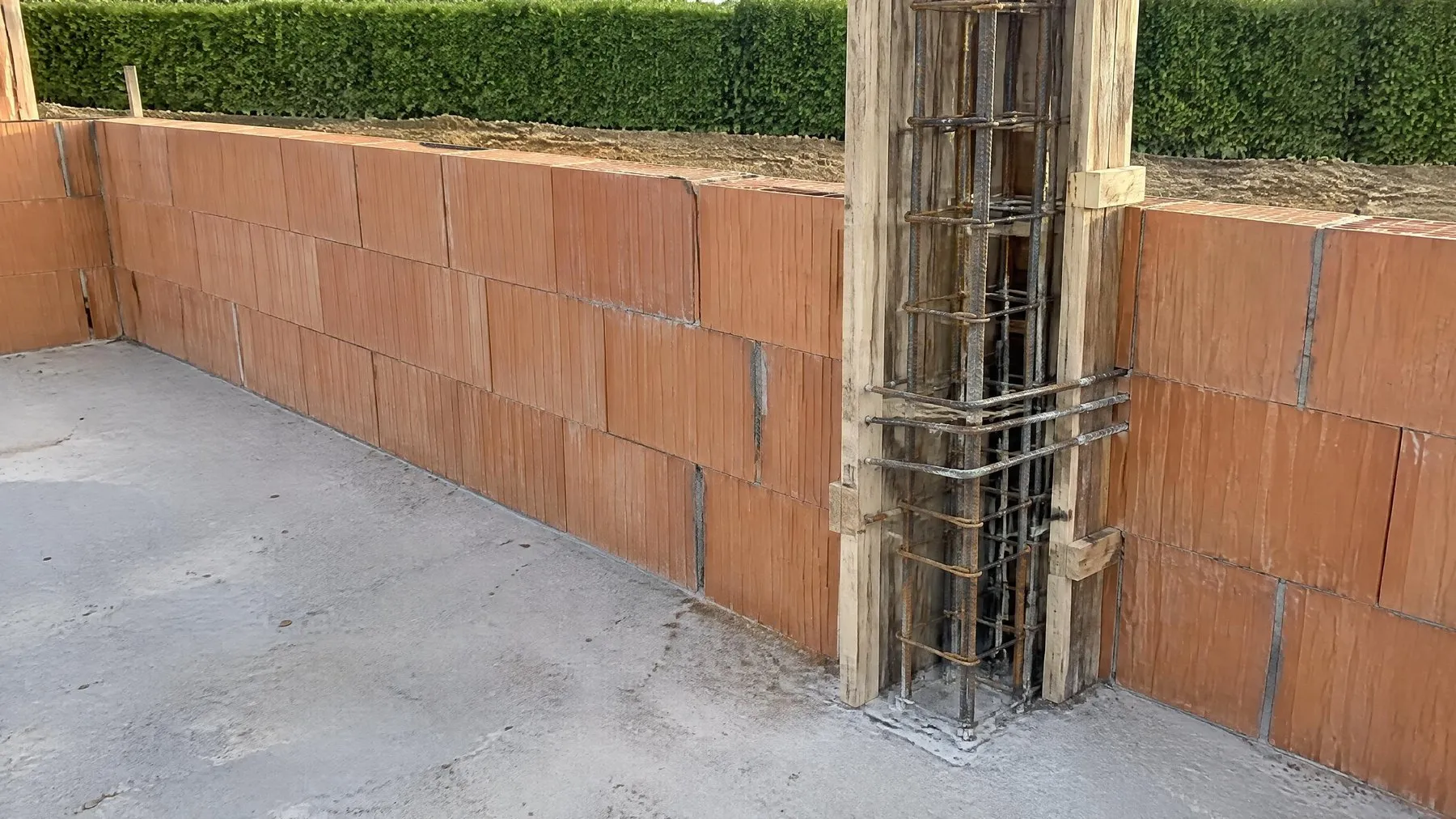

Un réseau de chaînages ceinture la construction : horizontaux à chaque plancher et en tête de mur, verticaux aux angles et aux croisements de murs porteurs, en périphérie des grandes ouvertures, en fondation. Diamètres, longueurs de recouvrement et ancrages sont fixés par le guide CPMI-EC8 ou par le plan de ferraillage, jamais laissés au choix.
Forme et exécution
S'ajoutent des exigences de forme : un bâtiment régulier se comporte mieux qu'un bâtiment en L, en U ou en escalier. La qualité d'exécution compte autant que le plan : un chaînage mal ancré, un recouvrement raccourci dans une trémie, un enrobage insuffisant décident du comportement réel, invisibles une fois les finitions posées.
Ce qui empêche votre maison de se déformer
Un mur reprend très bien la charge verticale qui lui arrive par le plancher, beaucoup moins bien un effort horizontal perpendiculaire. En revanche, sollicité dans son propre plan, il est extrêmement rigide : c'est le contreventement, utiliser les murs comme raidisseurs dans leur sens.
Il faut donc des murs dans les deux directions, en quantité suffisante et répartis régulièrement ; les règles forfaitaires imposent une longueur cumulée minimale par direction et une longueur minimale par panneau. Un mur de deux mètres coupé par une baie de trois mètres ne contrevente presque plus rien. Grandes baies, façades ouvertes sur le jardin, rez-de-chaussée vides sous un étage plein retirent du contreventement là où il serait le plus utile.
Le sujet n'est pas de renoncer à l'ouverture, mais de la compenser par une structure calculée : portique béton ou acier, voile de refend conservé ailleurs, raidisseur en retour.
Ouvrir un mur, c'est retirer du contreventement

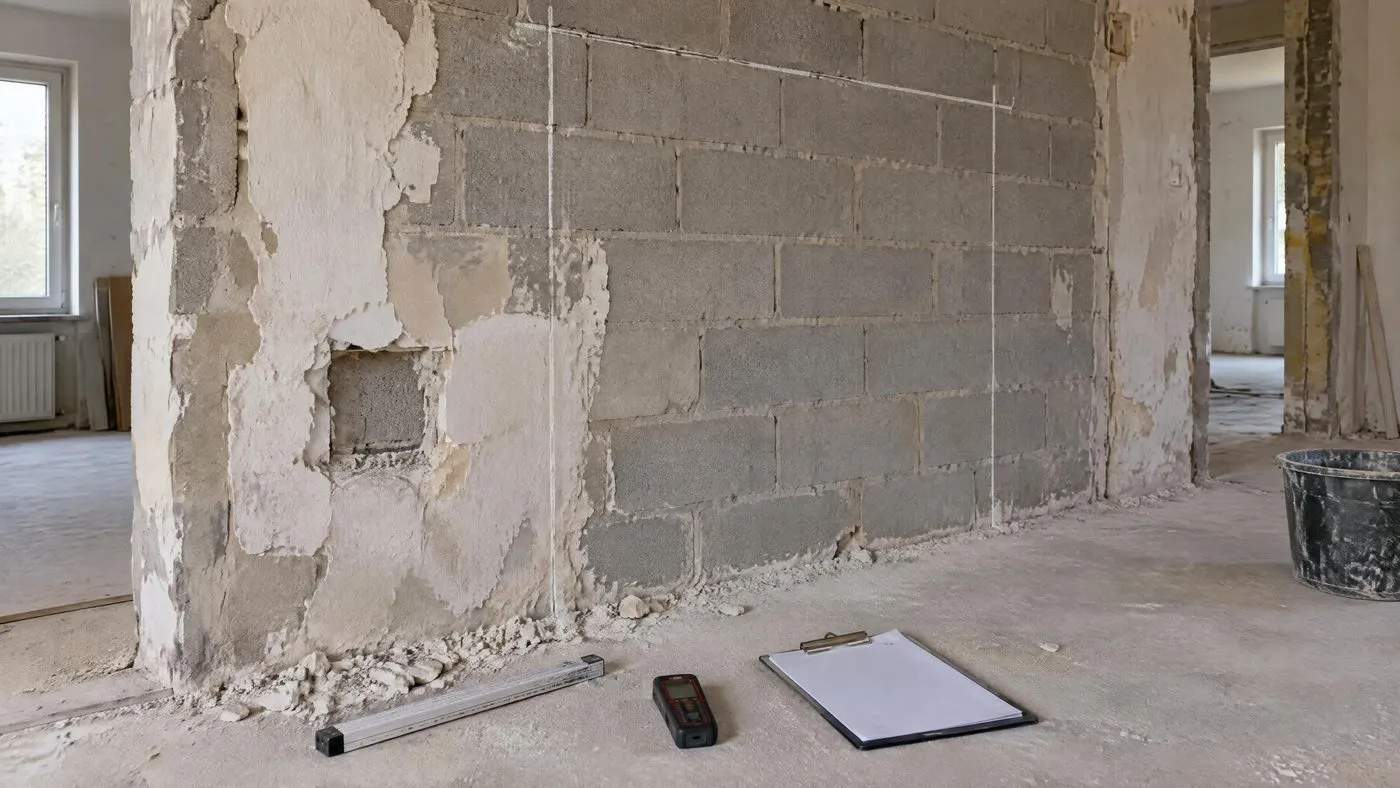

Supprimer un refend ou y percer une baie de plusieurs mètres retire un élément qui participait à la stabilité horizontale. Poser une poutre sur deux appuis et la caler reprend la descente de charge verticale, mais pas la stabilité horizontale. La bonne réponse est un ensemble : une poutre dimensionnée par un calcul, des appuis qui descendent la charge jusqu'à une fondation, un traitement du contreventement quand l'ouverture le supprime. En pratique : une note de calcul établie par un ingénieur, un étaiement dimensionné et posé avant la première percussion, une exécution par phases plutôt que d'un seul tenant. En zone 3, ces trois points découlent de la règle de non-aggravation.
Le séisme se transmet par le sol
Un même séisme ne produit pas les mêmes effets sur un terrain rocheux et sur un remblai. Depuis le 1er octobre 2020, l'étude géotechnique est obligatoire en zone d'exposition à l'aléa argileux et doit être prise en compte à la conception. S'ajoute le hors gel : 80 cm dans le Bas-Rhin. La disposition parasismique la plus simple au niveau des fondations est aussi la plus efficace : toutes les semelles reliées entre elles, semelles filantes continues, longrines de liaison entre semelles isolées, chaînage de fondation ancré dans les chaînages verticaux, pour que l'ensemble des appuis se déplace comme un bloc.
