Ouverture de mur porteur

Ouvrir un mur porteur en pierre ou en grès

Un mur ancien n'est pas un mur de parpaings : deux parements, un remplissage, des charges qui descendent par contact. On ne l'ouvre jamais d'un seul tenant.

  • Deux parementsétayés chacun de leur côté
  • Linteau sur toute l'épaisseurbéton coulé en place le plus souvent
  • Passes alternéesle mur reste porteur pendant le chantier
Mur ancien en grès ouvert par passes alternées : étais, bastaings de reprise et dés d'appui en béton
Détail des passes alternées ouvertes dans un mur en grès, étais et dés d'appui en béton
Passes 1 · 3 · 5, puis 2 · 4

Le cas alsacien

Soubassement en grès, étage à colombage : deux structures différentes

La maison alsacienne superpose un rez-de-chaussée en grès des Vosges et un étage en pan de bois dont le remplissage ne porte rien. Les deux ne s'ouvrent pas de la même manière.

  • Au rez-de-chausséeUn vrai mur porteur en pierre : étaiement des deux faces, linteau sur toute l'épaisseur, jambages harpés.
  • À l'étageCe sont les poteaux, les décharges et la sablière qui portent : l'ouverture se crée entre deux poteaux.
  • Les pierres déposéesSont triées et réemployées pour les jambages et les tableaux, sans écart de teinte.
Mur en parpaing et brique

Première étape

Ce que nous vérifions avant de définir l'ouverture

Dans le bâti ancien, aucun plan de structure n'existe. Tout se lit sur le mur lui-même.

À l'issue de la visite, la largeur réalisable, le type de linteau et le principe d'étaiement sont arrêtés.

Faire relever mon mur
  1. 01La nature exacte de la maçonnerie

    Grès, calcaire, mixte, moellon brut ou pierre appareillée, briques de reprise.

  2. 02L'épaisseur réelle et le remplissage central

    Relevés par sondage local après décroûtage de l'enduit.

  3. 03Le sens de portée des planchers

    Position des solives et profondeur d'encastrement dans le mur.

  4. 04La descente de charges au droit de l'ouverture

    Niveaux au-dessus, charpente, pignon, cheminée, refends qui viennent buter sur le mur.

  5. 05Un arc de décharge déjà en place

    Au-dessus d'une ancienne baie bouchée, souvent réutilisable.

  6. 06L'état des fondations sous les futurs jambages

    Et la profondeur d'assise, sachant que la profondeur hors gel retenue dans le Bas-Rhin est de 80 cm.

Ce qui arrive quand l'ouverture est mal conduite

Les désordres à redouter sur un mur en pierre

Aucun n'est une fatalité : chacun se traite en amont, par le diagnostic, l'étaiement et le dimensionnement.

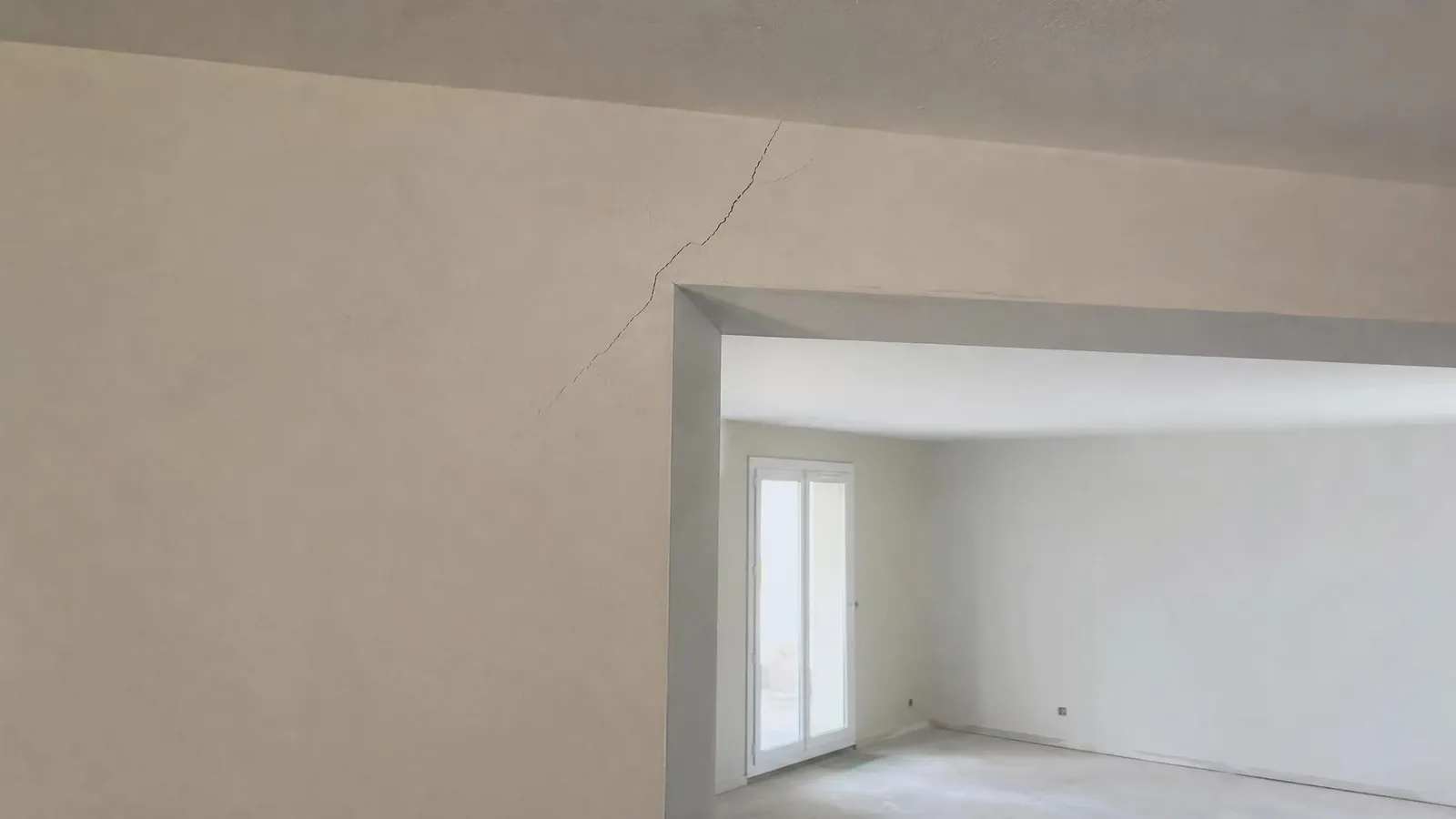

Fissure en diagonale partant de l'angle haut d'une ouverture dans un mur enduit
  • Pierres qui descendent au-dessus de la baieLe déchaussement des moellons

    Sans étaiement, les pierres perdent leur appui ; le mur se relâche et la fissure apparaît des semaines plus tard.

  • Mur qui se vide par la brècheLa vidange du remplissage intérieur

    Le remplissage de pierraille et de mortier maigre s'écoule ; le mur perd son épaisseur utile.

  • Fissure qui suit les jointsLa fissure en escalier

    Signature d'un report de charge mal réparti, visible en façade comme à l'intérieur.

  • Jambage qui s'enfonceLe tassement sous jambage

    L'ouverture concentre sur deux montants une charge auparavant répartie ; sans vérification de la fondation, le jambage descend.

  • Enduits fendus dans les pièces voisinesLa démolition à la percussion

    Elle désolidarise les joints de chaux bien au-delà de la zone ouverte ; on scie et on dépose pierre par pierre.

Questions fréquentes

Ce qu'on nous demande sur le mur en pierre

Cinq réponses courtes, avec les faits qui comptent. Le reste se décide chez vous, lors du relevé.

Poser ma question
  • Oui, à condition d'étayer les deux faces du mur avant toute dépose et de poser des appuis provisoires calés au mortier au-dessus du tracé. Les fissures en escalier apparaissent quand la maçonnerie a perdu son appui avant d'en recevoir un nouveau. La démolition à la percussion est proscrite : elle désolidarise les joints de chaux bien au-delà de la zone ouverte.

  • Sur un mur ancien dont l'épaisseur dépasse fréquemment 50 cm, le linteau en béton armé coulé en place est le plus adapté : il épouse les irrégularités de la pierre et porte sur toute l'épaisseur. Les profilés métalliques jumelés conviennent aux interventions rapides. En maçonnerie apparente, un arc de décharge en claveaux de grès reste la solution la plus fidèle au bâti.

  • Oui. Toute création ou modification d'ouverture en façade change l'aspect extérieur et relève d'une déclaration préalable, instruite en un mois. Si la maison se situe à moins de 500 mètres d'un monument historique dans son champ de visibilité, dans un périmètre délimité des abords ou dans un site patrimonial remarquable, l'accord de l'Architecte des Bâtiments de France est requis et le délai passe à deux mois.

  • Parce que le mortier de ciment est trop rigide et trop imperméable pour le grès. Il se fissure sous les variations de température, se décolle des pierres, laisse l'eau pénétrer dans la maçonnerie et provoque des tassements différentiels dans le mur. La chaux est le seul liant assez souple pour accompagner les mouvements d'une maçonnerie ancienne.

  • Dans un pan de bois, la charge passe par les poteaux, les décharges et la sablière, jamais par le remplissage en torchis ou en briques. Une ouverture se crée donc entre deux poteaux existants, sans couper la structure. Le rez-de-chaussée ou le soubassement en grès, lui, est un vrai mur porteur et s'ouvre selon la méthode maçonnerie.

Réalisations

Nos dernières réalisations

Chaque chantier présenté ici a été mené par ZM Génie Civil, de l'implantation à la structure finie, du logement collectif à la maison individuelle.

Voir toutes nos réalisations
Sélection de chantiers

Contact

Faites relever votre mur avant de décider de la largeur

Sur une maçonnerie ancienne, la largeur réalisable ne se décide pas sur un plan. Elle se déduit de l'épaisseur du mur, du sens de portée des planchers et de la charge qui descend au-dessus de la baie. Nous venons relever, partout en Alsace, depuis Haguenau.
