Bâtiment industriel · Niederbronn-les-Bains
Hall industriel reconstruit à Niederbronn
Reconstruction après incendie : fondations et 34 platines pour la charpente métallique, mur coupe-feu et plancher R+1 de 300 m².
Le point de départ
Un hall détruit, un exploitant qui attend
Un hall industriel de 800 m² détruit par un incendie devait être reconstruit sur son site, avec une charpente métallique neuve. Notre lot couvrait les fondations et l'implantation des 34 platines d'ancrage de cette charpente, le mur coupe-feu et un plancher R+1 de 300 m². Le calage des platines conditionnait directement le montage de la charpente : une tolérance mal tenue à ce stade bloque tout le levage.
Ce qui rendait ce chantier exigeant
- Reconstruction après sinistre Avec une reprise d'activité attendue par l'exploitant.
- 34 platines à implanter et sceller Avant l'arrivée du charpentier, sans réglage possible après coulage.
- Un mur coupe-feu et un plancher R+1 Un mur coupe-feu en béton et un plancher de 300 m² dans le même lot.
- Niederbronn-les-Bains, au pied des Vosges du Nord Majoration de la profondeur hors gel dès que le terrain dépasse 150 m.
Le déroulé
Des fondations à la charpente
Cinq phases, dans l'ordre réel.
La tolérance d'implantation des platines se traite dans le même temps que la profondeur hors gel : une platine hors tolérance se paie en heures de reprise sur le lot suivant.
Décrire un projet comparable- Implantation Reprise du plan d'implantation de la charpente, piquetage des axes de poteaux, contrôle des niveaux sur la plateforme existante.
- Fondations et massifs Fouilles et massifs sous chaque poteau, ancrés sous la profondeur hors gel, ferraillés selon le plan du bureau d'études.
- Platines Scellement des 34 platines et tiges d'ancrage dans les massifs, contrôle topographique avant et après coulage.
- Mur coupe-feu et plancher Mur coupe-feu en béton, puis plancher R+1 de 300 m² coffré, ferraillé et coulé.
- Remise au charpentier Lot réceptionné, implanté et vérifié pour que le montage de la charpente démarre sans reprise.
Le chantier en images
Plateforme, platines, escalier
Quatre vues prises pendant les travaux, de la plateforme aux marches.

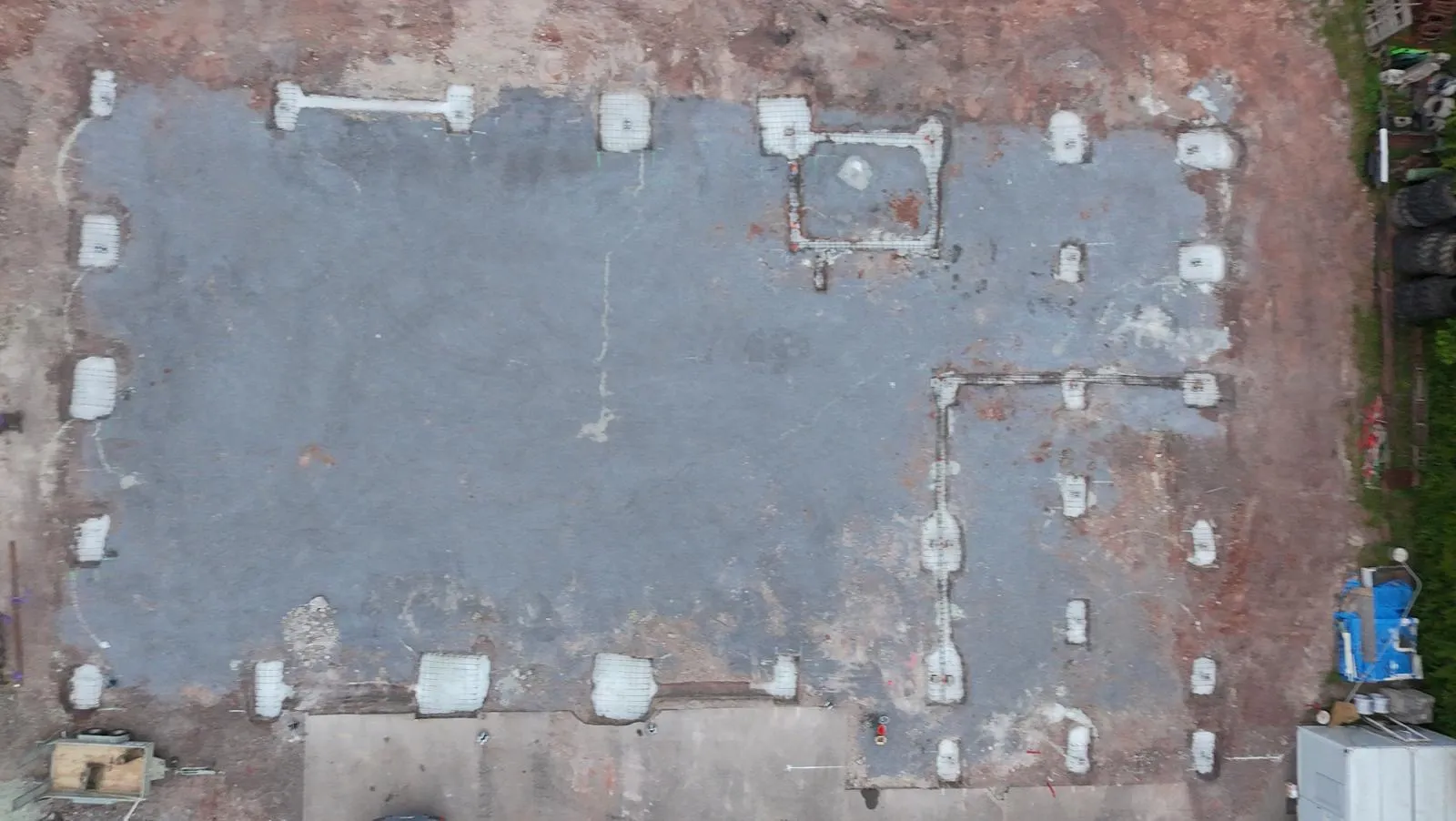

01 Platines d'ancrage alignées sur la trame des poteaux, vue de dessus
02 Plateforme gravillonnée et ouverture coffrée à l'intérieur du hall
03 Escalier en béton coffré sur le chantier
04 Marches fraîchement coulées dans leur coffrage bois
Les techniques mises en œuvre
- Semelles isolées et massifs sous poteaux métalliques
- Platines et tiges d'ancrage scellées pour charpente métallique
- Mur coupe-feu en béton
- Plancher intermédiaire en béton armé
Le cadre appliqué
- NF DTU 13.1 et FD P 18-326 Fondations superficielles, 80 cm hors gel dans le Bas-Rhin, majorés au-delà de 150 m d'altitude.
- Règles parasismiques de la zone sismique 3 Ancrages et platines dimensionnés avec les efforts horizontaux.
- NF EN 206 Résistance caractéristique du béton définie à 28 jours.
Les textes cités sont ceux qui s'appliquaient réellement à ce chantier.
Réalisations
Nos dernières réalisations
Chaque chantier présenté ici a été mené par ZM Génie Civil, de l'implantation à la structure finie, du logement collectif à la maison individuelle.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier
Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier
Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantier
Questions fréquentes
Questions sur ce chantier
Quatre réponses courtes, avec les faits qui comptent.
Poser ma question- Pourquoi la précision des platines est-elle si importante ?
Parce que le pré-scellement des tiges d'ancrage n'offre aucun réglage après coulage. Les 34 platines du hall de Niederbronn-les-Bains ont été implantées, scellées et contrôlées topographiquement avant l'arrivée du charpentier : une platine hors tolérance bloque le levage et décale l'ensemble du montage.
- Intervenez-vous après un sinistre ?
Oui, sur la partie gros œuvre d'une reconstruction : fondations, massifs, platines, murs coupe-feu, planchers. Le hall de 800 m² de Niederbronn-les-Bains a été reconstruit après incendie, la charpente métallique neuve étant montée par le charpentier sur nos fondations.
- La profondeur hors gel change-t-elle à Niederbronn-les-Bains ?
La valeur de référence du Bas-Rhin est de 80 cm, zone de gel modéré du fascicule FD P 18-326. Niederbronn-les-Bains se situe au pied des Vosges du Nord : dès que le terrain dépasse 150 m d'altitude, la majoration du NF DTU 13.1 s'applique, environ 84 cm à 300 m.
- Disposez-vous d'une attestation pour ce chantier ?
Une attestation de bonne exécution est disponible sur demande, avec les attestations d'assurance mentionnant les activités assurées, les effectifs et l'encadrement affectés et l'inventaire du matériel : les pièces attendues dans un dossier de consultation privé comme dans un formulaire DC2.
