Génie civil · Cuisine provisoire
Plots béton pour une cuisine en conteneurs
Des plots coulés en place sous les angles de charge des conteneurs, fondés hors gel, implantés sans reprise possible après le levage.
Le point de départ
Une structure légère, des appuis qui ne tolèrent rien
Une cuisine provisoire devait être installée dans des conteneurs posés par grutage. Notre lot : les plots béton qui servent d'assise à ces conteneurs. L'enjeu tient à l'implantation : les points d'appui doivent tomber exactement sous les angles de charge, au niveau prévu, sans reprise possible après la pose. Les plots d'une structure légère obéissent à la même règle que les fondations d'une maison : une structure posée sur des plots trop hauts se déforme dès la première saison.
Ce qui rendait ce chantier exigeant
- Implantation calée sur les points de levage Et sur les angles de charge des conteneurs.
- Niveau de calage identique sur tous les plots Aucune reprise après la pose.
- Plots ancrés sous la profondeur hors gel Le sujet n'est pas la charge, c'est la profondeur.
Le déroulé
Implanter, couler, caler, lever
Quatre phases et une réception.
Le sujet n'est pas la charge, c'est la profondeur : un plot fondé trop haut se soulève au premier hiver et déforme ce qu'il porte.
Décrire un projet comparable- Implantation Report des points de levage et des angles de charge des conteneurs, marquage au sol.
- Fouilles Fouilles ponctuelles descendues sous la profondeur hors gel, 80 cm dans le Bas-Rhin.
- Plots Plots en béton armé coulés en place, arasés au niveau de pose.
- Contrôle Vérification des niveaux et des entraxes avant le levage.
- Pose Conteneurs posés par grutage sur les plots, sans reprise.
Le chantier en images
Les plots, puis la pose
Deux vues du chantier : les plots implantés, puis le conteneur posé.

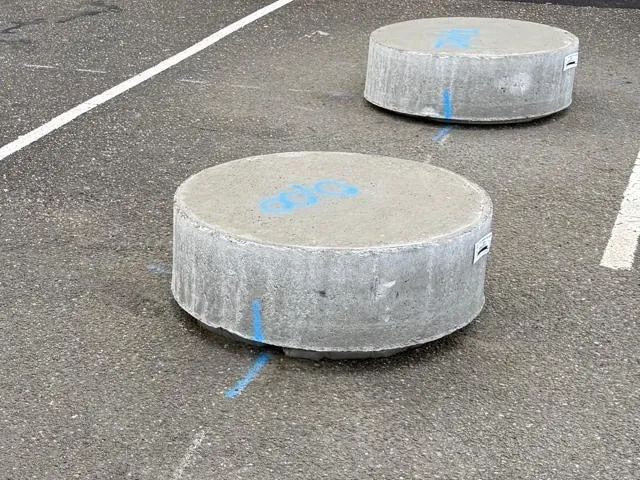

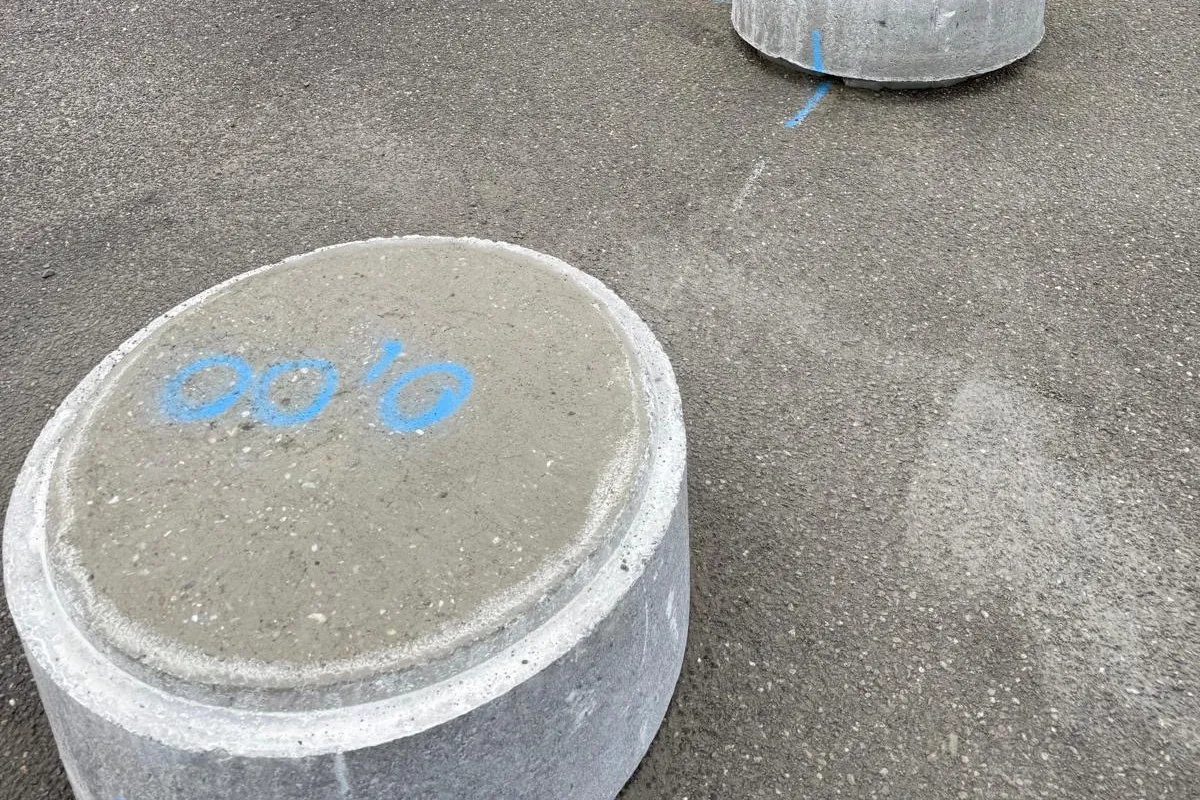

01 Plots béton implantés, marquage au sol

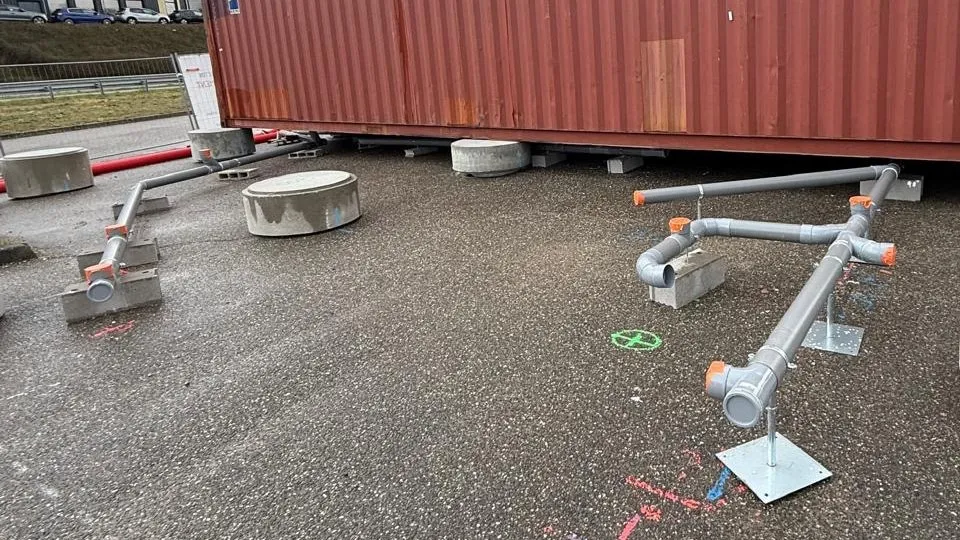

02 Conteneur posé sur les plots coulés en place03 04
Les techniques mises en œuvre
- Plots en béton armé coulés en place
- Implantation topographique des points d'appui
- Calage de niveau
Le cadre appliqué
- NF DTU 13.1 et FD P 18-326 Fondations superficielles, 80 cm hors gel dans le Bas-Rhin.
Les textes cités sont ceux qui s'appliquaient réellement à ce chantier.
Réalisations
Nos dernières réalisations
Chaque chantier présenté ici a été mené par ZM Génie Civil, de l'implantation à la structure finie, du logement collectif à la maison individuelle.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier
Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier
Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantier
Questions fréquentes
Questions sur ce chantier
Trois réponses courtes, avec les faits qui comptent.
Poser ma question- Pourquoi fonder des plots pour une structure provisoire ?
Parce qu'un ouvrage non chauffé gèle par le dessus et par les côtés. Dans le Bas-Rhin, la profondeur hors gel est de 80 cm, et un plot descendu à 40 cm parce que la structure est jugée secondaire se soulève au premier hiver froid et déforme ce qu'il porte. Le sujet n'est pas la charge, c'est la profondeur.
- Qu'est-ce qui rend l'implantation difficile ?
Les points d'appui doivent tomber exactement sous les angles de charge des conteneurs, au niveau prévu, et il n'y a aucune reprise possible une fois les conteneurs posés par grutage. L'implantation et le contrôle des niveaux et des entraxes avant levage sont l'essentiel du travail.
- Prenez-vous les interventions courtes de structure ?
Oui, dès qu'elles relèvent du béton armé : plots, massifs, longrines, reprises. La méthode est la même que sur un bâtiment collectif, à l'échelle du projet. Le terrassement est réalisé en support de l'ouvrage de structure que nous exécutons.
