Mur de clôture en parpaing ou en pierre

Un mur de clôture ne retient pas de terre, mais il se fonde sous la profondeur hors gel, se chaîne et s'arase comme un mur de maison. Dès qu'il retient un talus, c'est un soutènement, et le calcul change.

  • Semelle à 80 cm hors gelfascicule AFNOR FD P 18-326, DTU 13.1
  • Chaînage continurefermé aux angles, poteaux raidisseurs
  • Déclaration au-delà de 2 mpermis au-delà de 4 m

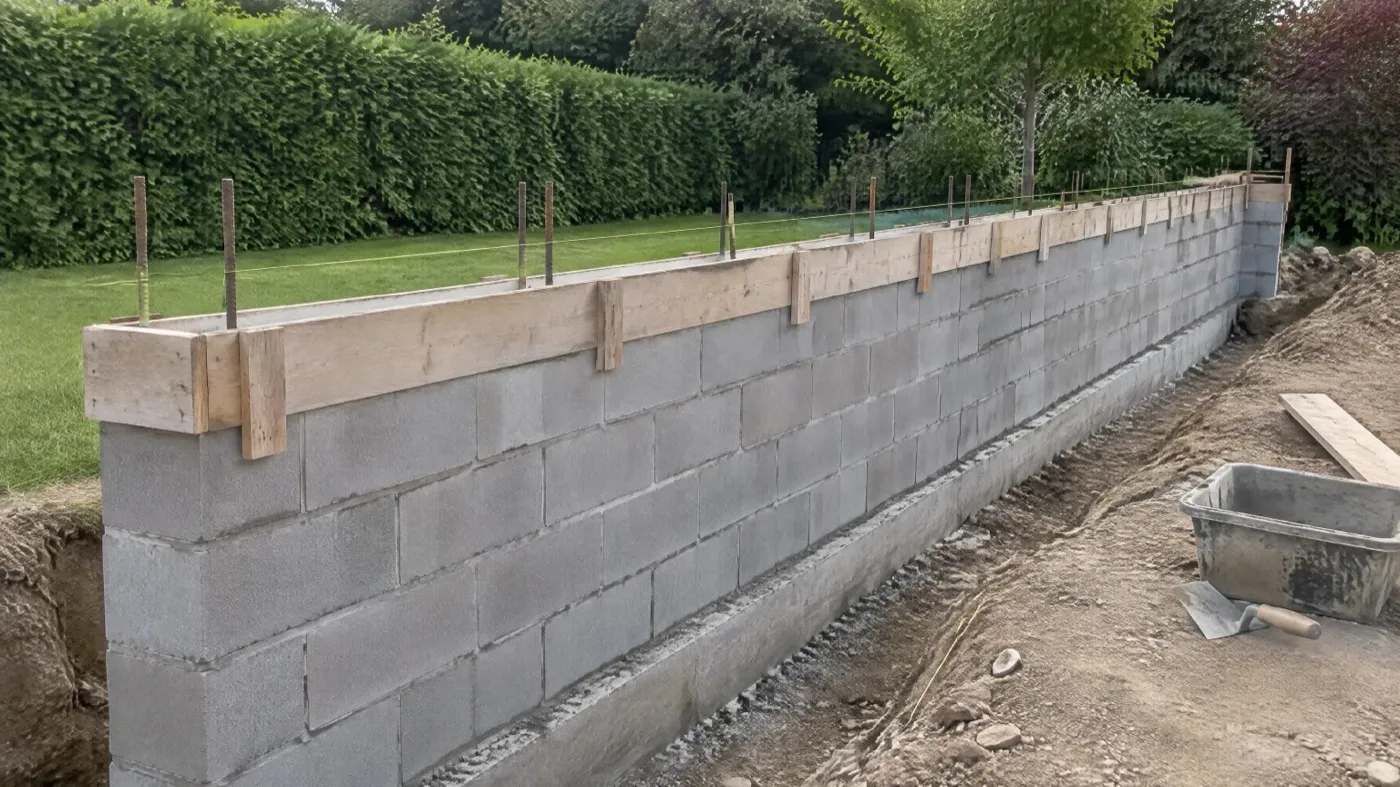

Mur de clôture en blocs béton en cours d'élévation sur sa semelle, aciers en attente et coffrage du chaînage haut, haie en limite

Trois ouvrages

Clôture, mur de jardin ou soutènement : ce que le mur retient décide

  1. Limite de propriété, terrain plat des deux côtés1Le mur de clôtureSemelle filante hors gel, blocs chaînés, couronnement ; déclaration préalable au-delà de 2 m de hauteur, permis au-delà de 4 m.
  2. Mur qui retient un talus ou une terrasse2Le mur de soutènementVoile en béton armé plus épais en pied qu'en tête, semelle large, drainage complet ; une clôture posée en tête est une surcharge à annoncer avant le coulage. Parpaing ou béton armé : comment on choisit.
  3. Grès, pierre apparente, bâti ancien?Le mur en pierreRejointoyé au mortier de chaux, jamais au ciment, trop rigide et trop imperméable pour le grès.

Ce qui fait un mur qui tient

Un mur de clôture se construit dans l'ordre d'un mur de maison

Les désordres d'un mur de clôture sont invisibles au départ : ils apparaissent après quelques hivers, par une fissure en escalier ou un pan qui bascule.

Un ouvrage de soutènement strict est dispensé de formalité (article R421-3) ; en secteur protégé, une déclaration est exigée quelle que soit la hauteur, et le PLU communal peut être plus strict.

Décrire mon mur Mur de soutènement en béton armé
  1. 01Implantation et bornage

    Sur une limite de propriété, le bornage par un géomètre précède le tracé ; le PLU fixe les hauteurs et parfois les matériaux.

  2. 02La semelle filante

    Fouille à 80 cm hors gel au minimum, béton de propreté, chaînage longitudinal continu sur cales, coulage et arase de niveau.

  3. 03Les attentes et les poteaux

    Aciers en attente remontant dans les poteaux raidisseurs, aux angles et à intervalles réguliers.

  4. 04L'élévation et le chaînage haut

    Blocs béton, puis chaînage horizontal coulé en tête, refermé aux angles.

  5. 05Le couronnement et l'eau

    Une tête de mur qui laisse entrer l'eau gèle et éclate : couvertine ou chaperon, et pas de terre contre un mur qui n'a pas été calculé pour la retenir.

Questions fréquentes

Ce qu'on nous demande sur les murs et clôtures

Autorisations, profondeur, terre retenue, grès, surcharges : six réponses courtes.

Poser ma question
  • Dès que le mur dépasse 2 m de hauteur au-dessus du sol naturel, une déclaration préalable est nécessaire ; au-delà de 4 m, c'est un permis de construire. En secteur protégé, abords de monument historique, site classé ou site patrimonial remarquable, une déclaration est exigée quelle que soit la hauteur. Le PLU communal peut être plus strict.

  • Pas s'il n'a pas été calculé pour. Derrière un mur, le sol pousse à l'horizontale, presque nulle en haut et maximale en bas, et l'eau retenue ajoute une pression que l'ouvrage n'encaisse pas. Un mur qui retient un talus est un mur de soutènement : voile armé, semelle large et drainage complet.

  • À 80 cm au minimum dans le Bas-Rhin, profondeur hors gel donnée par le fascicule AFNOR FD P 18-326 auquel renvoie le DTU 13.1. Une semelle assise plus haut est soulevée par le gel en hiver et retombe au dégel ; ce mouvement répété fissure le mur.

  • Parce que le mortier de ciment est trop rigide et trop imperméable pour le grès. Il se fissure sous les variations de température, se décolle des pierres, laisse l'eau pénétrer dans la maçonnerie et provoque des tassements différentiels dans le mur. La chaux est le seul liant assez souple pour accompagner les mouvements d'une maçonnerie ancienne.

  • Une clôture, un abri ou un stationnement en tête de mur sont des surcharges qui changent le calcul du mur. Un mur calculé pour un jardin ne les tient pas forcément : tout ce qui viendra un jour sur le terrain amont doit être annoncé avant le coulage, ou vérifié avant d'être ajouté.

  • Non, même bas. Un muret posé sur la terre végétale ou sur une simple semelle de surface se soulève au premier hiver : dans le Bas-Rhin, la fondation d'un ouvrage extérieur descend à 80 cm, parce qu'il gèle par le dessus et par les côtés. La semelle est ferraillée, le mur est chaîné en pied et en tête, et des joints le découpent sur la longueur pour qu'il ne fissure pas là où il veut.
