Mur de soutènement

Soutènement : parpaing ou béton armé ?

Un parpaing creux monté comme un mur de clôture ne retient pas de terre. Ce qui tient un talus, c'est une semelle large, des aciers côté terre et un drainage complet : le bloc à bancher les accepte en faible hauteur, le béton coulé en place à toutes les hauteurs.

Faire vérifier mon talus
  • Jusqu'à 1 m à 1,50 moù le mur poids et le bloc à bancher gardent leur sens
  • Aciers côté terrela règle qui ne change pas
  • Drainagedrain en pied, exutoire, barbacanes
Semelle de mur de soutènement coulée, aciers verticaux en attente sur deux rangs, massif drainant et géotextile contre le talus

La réponse courte

Trois murs qu'on appelle « parpaing », trois réponses

  1. Le parpaing creux, monté comme une clôture1Pas en soutènementIl est fait pour une clôture : sans ferraillage vertical ni remplissage, il bascule sous la poussée de la terre.
  2. Le bloc à bancher, ferraillé, rempli, sur semelle à 80 cm2Oui, en faible hauteurUn coffrage perdu rempli de béton, à condition d'être réellement ferraillé, réellement rempli et fondé sur une semelle à 80 cm. Au-delà, il n'a pas la continuité d'un voile coulé d'un seul tenant.
  3. Le béton armé coulé en place3La solution courante sur un terrain de maisonUne semelle large et un voile mince en T renversé, monolithique, sans joint faible : du mètre à plusieurs mètres de hauteur.

Le comparatif

Bloc à bancher ou voile coulé en place : où chacun prend l'avantage

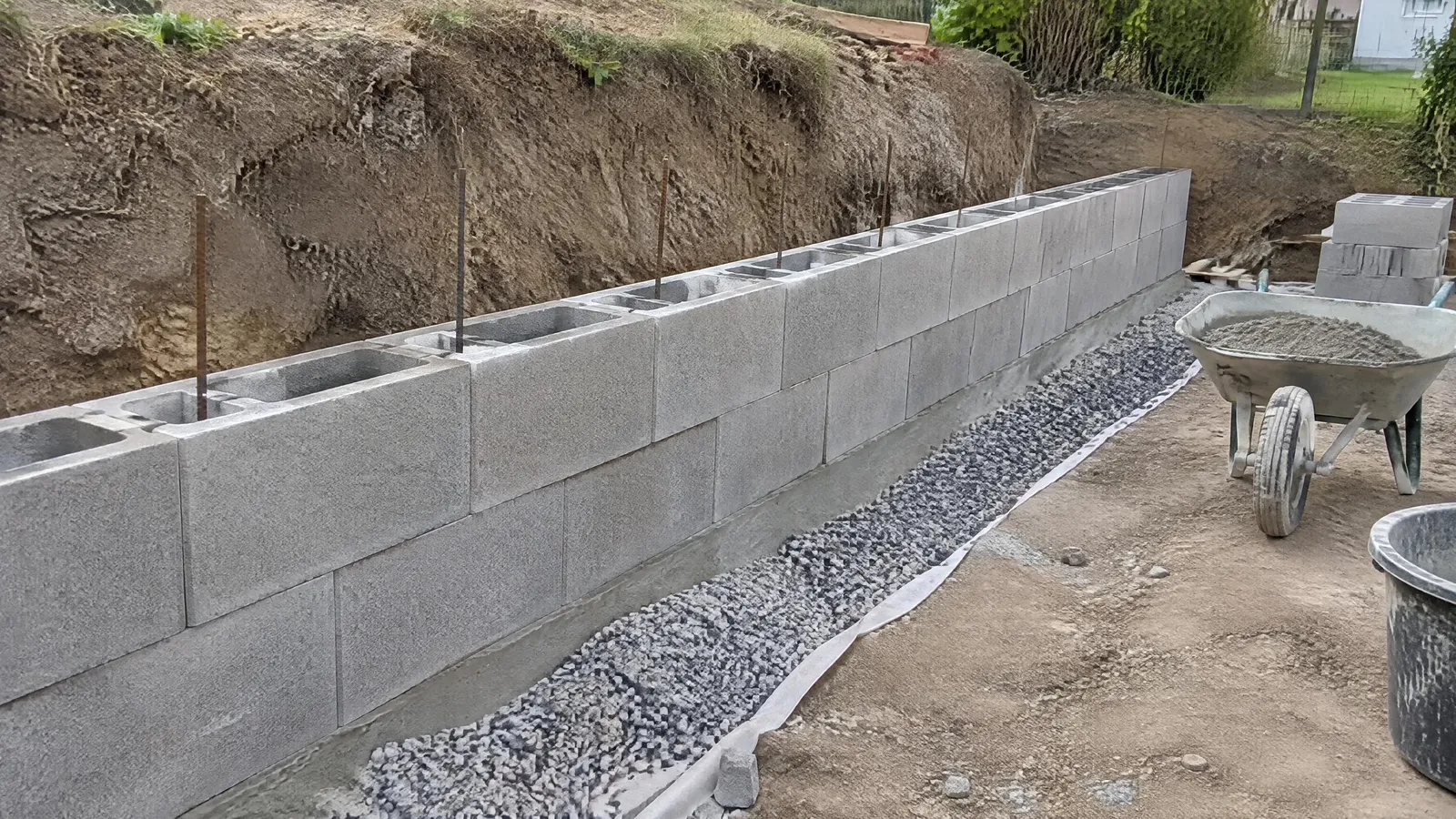

Mur bas en blocs à bancher montés à sec sur une semelle neuve, aciers verticaux dans les alvéoles, couche drainante en pied

ABloc à banchercoffrage perdu rempli de béton

  • HauteurFaible, jusqu'à environ 1 m à 1,50 m
  • Mise en œuvreMontage à sec, ferraillage dans les alvéoles, remplissage par passes
  • LimiteAssemblage d'éléments, continuité moindre, tolérances de remplissage
Semelle de mur de soutènement coulée, aciers verticaux en attente sur deux rangs, massif drainant et géotextile contre le talus

BVoile béton coulé en placesemelle large, voile en T renversé

  • HauteurDu mètre à plusieurs mètres, le dimensionnement suit
  • Mise en œuvreCoffrage des deux faces, aciers verticaux côté terre, coulage par passes vibrées
  • AtoutMonolithique : angles, courbes, raccords sur existant, tout est coulable

Sur un terrain de maison, la réponse est presque toujours le cantilever coulé en place ; le bloc à bancher garde son sens pour un petit décaissement bien drainé.

Mur cantilever ou mur poids
Coupe d'un mur de soutènement : drain en pied, matériau drainant, géotextile et barbacanes
Le drainage, quel que soit le mur

Cas particulier

Gabion et préfabriqué : ce qu'ils font mieux, et où ils s'arrêtent

Trois solutions se partagent le soutènement chez le particulier : le béton coulé en place, le gabion et les éléments préfabriqués en L. Aucune n'est bonne partout : le choix se fait sur la hauteur, la place, l'accès et la géométrie du terrain.

  • Le gabionDrainant par nature, pertinent en faible hauteur avec de la place en pied ; son emprise grandit vite avec la hauteur.
  • Le préfabriqué en LPertinent sur un linéaire droit avec un accès pour la grue ; les angles et les raccords sont des points durs.
  • Le coulé en placeIl s'impose dès que la hauteur monte, que la géométrie sort de la ligne droite ou que le mur participe à une construction.
Le mur de clôture, lui, se fonde ainsi

Un mur qui penche

Renforcer ou refaire un mur de soutènement en parpaing qui penche

Un mur qui penche, se fissure ou suinte ne se juge pas à distance : on regarde d'abord ce qu'il retient, puis on choisit entre renforcer et refaire.

Un mur qui a déjà basculé ne se redresse pas : il se reprend.

Faire vérifier mon talus
  1. 01Le relevé

    Hauteur retenue, fissures, fruit du mur, eau en pied. Un mur qui suinte, qui verdit ou dont les barbacanes ne coulent jamais après un orage signale un drainage qui ne fonctionne plus.

  2. 02La cause

    Le drainage absent ou colmaté arrive en tête, puis une semelle trop étroite ou trop haute, puis une surcharge en tête apparue après coup : allée, stationnement, piscine.

  3. 03Ce qui se renforce

    Un mur qui n'a pas basculé peut recevoir un drainage refait et, selon le cas, un contrefort ou une semelle ajoutée côté aval, dimensionnés par le calcul.

  4. 04Ce qui se refait

    Un mur qui a basculé ne se redresse pas : démolition par tronçons, nouveau mur coulé en place, puis remblai par couches successives, sans compacter brutalement contre le voile.

  5. 05Le drainage, dans tous les cas

    Protection côté amont, matériau drainant séparé du remblai par un géotextile, drain en pied avec un exutoire identifié, barbacanes : le même drainage complet, qu'on renforce ou qu'on refasse.

Questions fréquentes

Ce qu'on nous demande sur le parpaing et le béton armé

Cinq réponses courtes. Le reste se décide chez vous, lors du relevé.

Poser ma question

  • En parpaing creux, non : sans ferraillage vertical ni remplissage, il bascule sous la poussée de la terre. En bloc à bancher ferraillé et rempli de béton, oui, en faible hauteur et sur une semelle à 80 cm. Au-delà, le béton armé coulé en place s'impose.

  • Il n'existe pas de hauteur unique : elle dépend du sol, du remblai et des surcharges. Le bloc à bancher garde son sens dans les faibles hauteurs, de l'ordre du mètre à 1,50 m, où le mur poids est aussi possible ; dès que la hauteur retenue monte, le voile coulé en place et sa semelle en T renversé s'imposent.

  • Par le drainage d'abord : matériau drainant, drain en pied, exutoire, barbacanes. Puis par le calcul : un contrefort ou une semelle ajoutée côté aval, si le mur n'a pas basculé. Un mur qui penche franchement se refait.

  • Le gabion est drainant par nature et pertinent en faible hauteur, mais son emprise grandit vite avec la hauteur et il consomme du terrain en pied. Le béton armé coulé en place s'impose dès que la hauteur monte, que la géométrie sort de la ligne droite ou que le mur doit se raccorder à une construction existante.

  • Un ouvrage de soutènement strict est dispensé de formalité au titre de l'article R421-3 du code de l'urbanisme. Dès qu'il fait aussi office de clôture et dépasse 2 m au-dessus du sol naturel, une déclaration préalable est nécessaire, et au-delà de 4 m un permis de construire. Le PLU de votre commune peut être plus strict : c'est le document à consulter en premier.
