Halls, entrepôts, ateliers et aires d'engins : plateforme réceptionnée, dimensionnement sur les charges réelles, joints et cure intégrés au lot.
Avant de commencer
Sans ces éléments, une épaisseur annoncée reste une hypothèse. Avec eux, le dallage se dimensionne poste par poste.
Préparer mon étudeNous ne coulons pas sur une plateforme dont la portance n'a pas été mesurée. Trois essais à la plaque au minimum, un de plus par 1 000 m².
Le déroulé
Forme réglée et compactée, couche de forme si elle s'impose, portance mesurée à la plaque de 60 cm selon le maillage du NF DTU 13.3.

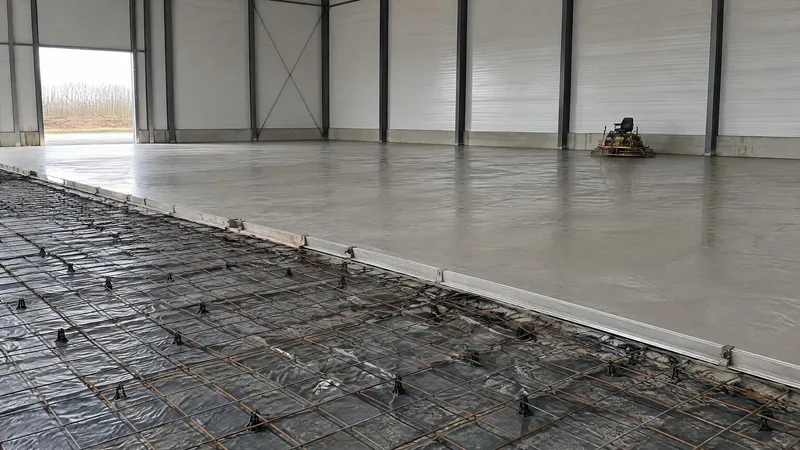

Film de protection, joint d'isolement en périphérie et autour de chaque poteau, treillis calé à sa hauteur ou béton fibré, niveaux implantés.
Coulage en bandes ou en panneaux, réglage, talochage mécanique puis lissage à l'hélicoptère, durcisseur incorporé si la finition est quartzée.
Produit de cure pulvérisé aussitôt après lissage, joints de retrait sciés dans les 48 heures sur le tiers supérieur, en trame de 5 à 6 m.
Saignées garnies selon la prescription, planéité contrôlée à la règle de 2 m et au réglet de 20 cm, éléments de suivi remis.
Le renfort
Le renfort d'un dallage ne porte pas, il maîtrise la fissuration de retrait et redistribue les efforts locaux. La solution se décide au dimensionnement, selon les charges, la surface d'un seul tenant et le découpage en panneaux.
Joints et planéité : le premier poste de litige

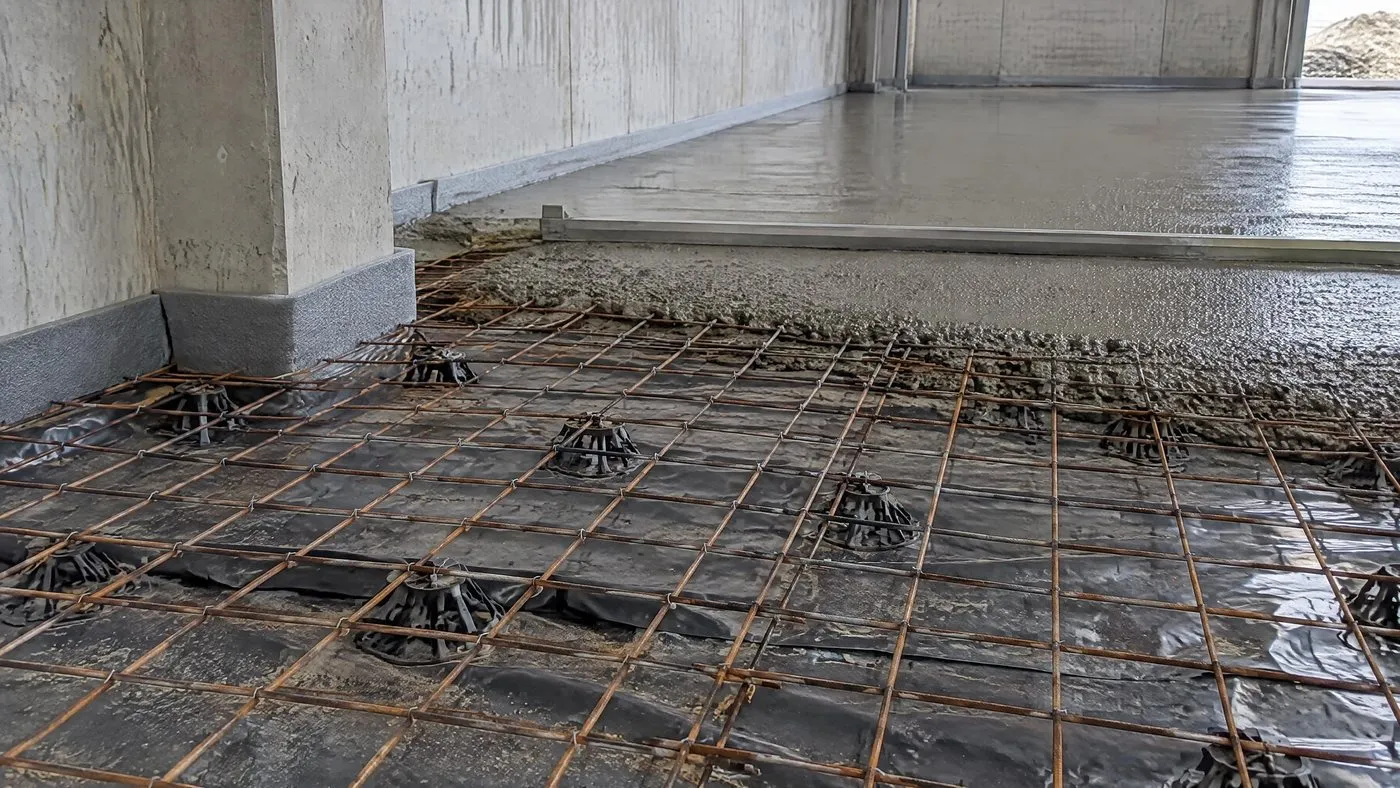

La solution de référence du NF DTU 13.3, avec le treillis ST25C pour les dallages courants. Tout se joue au calage : un treillis posé sur le film ou remonté au coulage ne remplit plus aucune fonction.

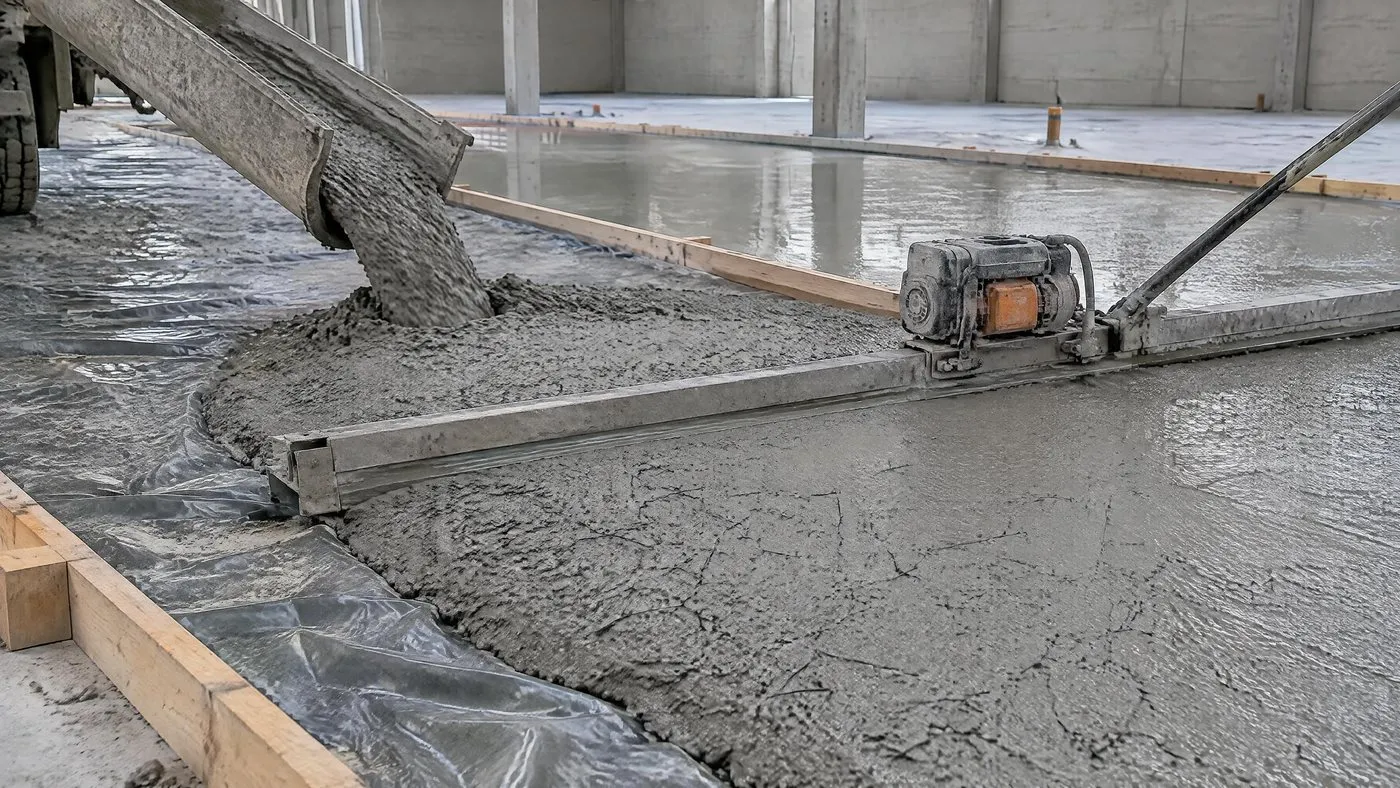

Sous Avis Technique, avec des dosages courants de 20 à 40 kg de fibres par m³, une classe de résistance qui monte et un rapport eau sur ciment plafonné. Il supprime le poste de pose et de calage.
Selon l'usage
La finition de surface, le plan de joints, les charges d'un entrepôt, le quai et sa cour : chaque décision a sa page.

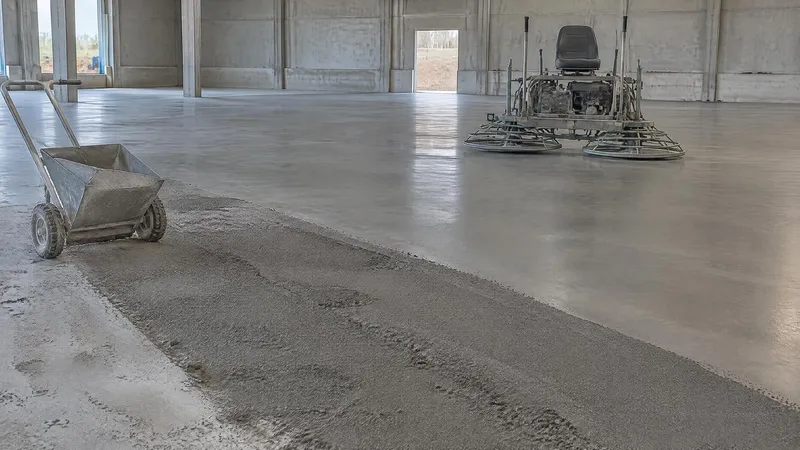

Finition quartz ou lissée à l'hélicoptèreUne surface très fermée gagne en résistance à l'abrasion et perd en adhérence : la finition se décide avec l'exploitant.Lire la page
Joints et planéité : décider où ça fissureLe retrait ne se supprime pas, il s'organise : le plan de joints décide où le dallage travaille.Lire la page
Dallage d'entrepôt : ce qui fixe l'épaisseurUn dallage se calcule sur des charges réparties, concentrées et roulantes, pas sur une surface.Lire la page
Dalle de quai et aire de manœuvreLe quai ne vaut que par la cour qui le dessert, et c'est le chariot qui dimensionne la dalle.Lire la page

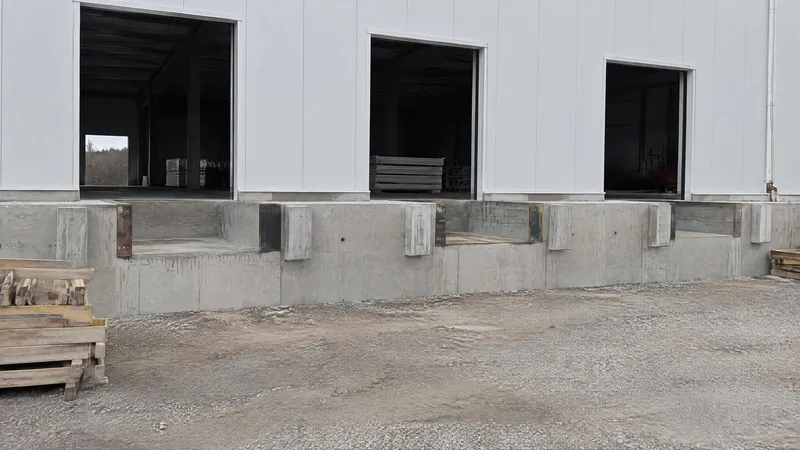

Soubassements, quais et fosses de niveleurLa hauteur du quai, la fosse du niveleur et le bord de dalle se jouent au moment du coffrage.Lire la pageRéalisations
Halls à Niederbronn et Erstein, collectifs à Brumath : chaque chantier présenté ici a été exécuté par ZM Génie Civil.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier
Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier
Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantierQuestions fréquentes
Six réponses avec les repères du NF DTU 13.3.
Poser ma questionLe NF DTU 13.3 fixe une épaisseur minimale de 150 mm pour un dallage industriel. C'est un seuil, pas une valeur de projet. L'épaisseur réelle se calcule à partir de la portance mesurée de la plateforme et des charges d'exploitation, réparties, concentrées fixes et roulantes. Sous rayonnage lourd ou circulation d'engins continue, elle dépasse couramment ce minimum.
Trois familles selon l'armature et la finition : le dallage armé par treillis soudé, le dallage en béton fibré (fibres métalliques dans la masse), et, pour la finition, le dallage à durcisseur quartz lissé à l'hélicoptère. Tous relèvent du NF DTU 13.3 partie 1 : 150 mm minimum, dimensionnés sur les charges réelles (rayonnages, chariots), sur une plateforme réceptionnée.
La reconnaissance du sol conditionne le dimensionnement. Le NF DTU 13.3 partie 1 fixe des critères de réception de plateforme, au minimum un module EV2 supérieur ou égal à 50 MPa pour des charges réparties inférieures ou égales à 20 kN/m², avec un rapport EV2 sur EV1 inférieur ou égal à 2,2. Sans mesure, l'épaisseur annoncée reste une hypothèse.

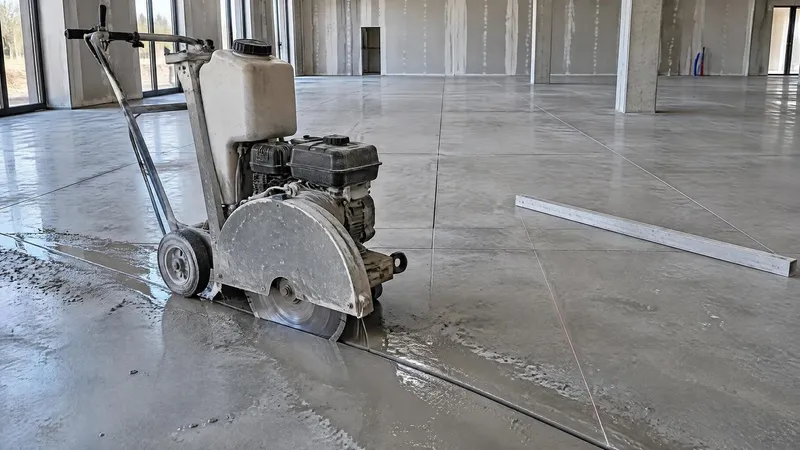

Le sciage des joints de retrait intervient dans les 48 heures qui suivent le coulage, sur environ le tiers supérieur de l'épaisseur. L'espacement courant se situe entre 5 et 6 m en trame régulière. Scier trop tard laisse le retrait s'exprimer librement et la fissure apparaît en dehors de la saignée, souvent en travers d'une zone de circulation.
Les deux solutions sont admises. Le NF DTU 13.3 s'appuie sur une armature soudée de type ST25C ; les bétons renforcés de fibres relèvent d'Avis Techniques avec des dosages courants de 20 à 40 kg/m³. Les fibres suppriment le risque de déplacement du renfort pendant le coulage, l'armature reste préférée quand le calcul impose une section à une hauteur précise.
Elle dépend de l'état de surface prescrit. Un dallage brut de règle admet environ 15 mm sous la règle de 2 m, un dallage surfacé environ 10 mm sous la règle de 2 m et 3 mm sous le réglet de 20 cm. Sous revêtement collé, l'exigence descend à 7 mm. Le niveau doit être écrit au marché avant travaux.
