Ce qui fixe l'épaisseur
L'épaisseur d'une dalle découle de trois choses : ce qui roulera dessus, le sol qui la porte et l'usage du lieu. Un cheminement piéton, une allée de garage et un dallage d'atelier ne demandent ni la même épaisseur, ni la même armature.
La charge
Un piéton, une voiture, un utilitaire, un chariot : plus la charge est lourde et concentrée, plus la dalle est épaisse et armée. Dès qu'un véhicule circule, on ne descend pas sous 12 cm.
Le sol support
Une dalle travaille en flexion entre les points faibles de son support. Sur un fond de forme compacté par passes, elle porte régulièrement ; sur de la terre végétale ou un remblai mal serré, elle casse, quelle que soit son épaisseur.
L'usage
Terrasse, dalle de garage, abords, dallage d'atelier : l'usage fixe la charge, les joints, la pente et la finition. L'épaisseur se choisit avec eux, jamais avant eux.
| Usage | Épaisseur courante | Armature |
|---|---|---|
| Terrasse et cheminement piéton | 10 cm | Treillis sur cales |
| Allée et garage, véhicule léger : 12 cm minimum, 15 cm en pratique | 12 à 15 cm | Treillis sur cales, renforts aux angles rentrants |
| Dallage industriel, épaisseur minimale | 150 mm | Treillis ou fibres selon l'étude |
Minimums et usages courants, pas un dimensionnement.

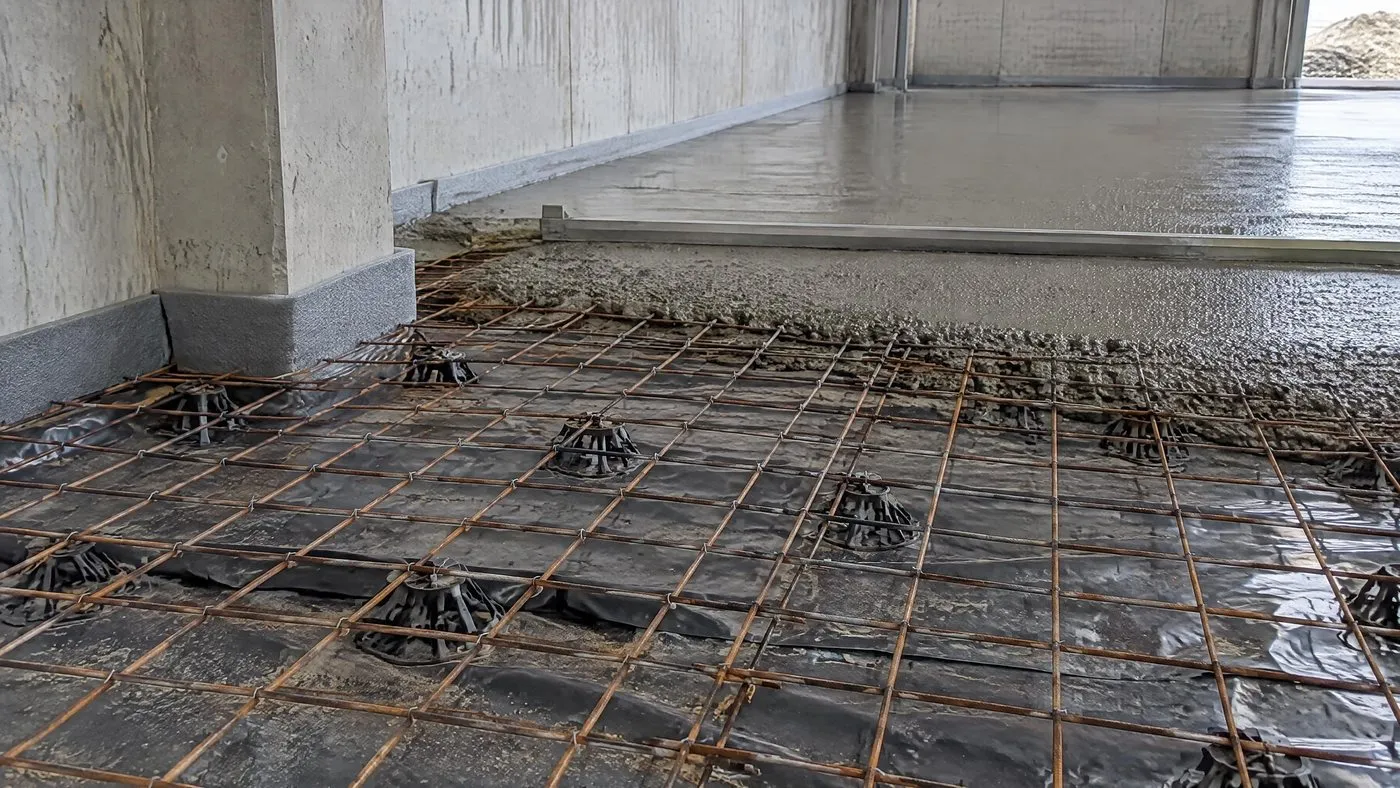

Où placer le treillis, et pourquoi sur cales
Une armature ne sert que si elle est dans le béton, à la bonne hauteur : elle reprend les efforts là où le béton se tend. Posée au fond du coffrage, sur la grave, elle est sous la dalle et ne travaille pas. On la tient donc dans l'épaisseur avec des cales, sur toute la surface, et on la contrôle avant de couler.
- Des cales sur toute la surfaceLe treillis repose sur des cales qui le maintiennent dans l'épaisseur de la dalle, avant et pendant le coulage.
- Des recouvrements entre nappesDeux panneaux se chevauchent : la continuité de l'armature se joue dans ce recouvrement, jamais bord à bord.
- Des renforts aux points faiblesRegards, poteaux, angles rentrants et zones de manœuvre reçoivent un renfort : c'est là que la dalle fissure en premier.
- Une vérification avant le coulageLa hauteur du treillis se contrôle quand le béton arrive, pas après : une fois la dalle coulée, il n'y a plus rien à corriger.
Treillis soudé ou béton fibré
Les deux armatures existent. Le béton fibré, dont les fibres sont réparties dans la masse, est courant en dallage industriel et se décide par l'étude ; en dalle de maison, le treillis soudé reste la règle.
Le treillis soudé
Des panneaux d'acier soudés, posés sur cales dans l'épaisseur. C'est l'armature des dalles de terrasse, d'allée, de garage et de cour, et elle se vérifie à l'œil avant le coulage.
Le béton fibré
Des fibres mélangées au béton, sans panneau à poser : le renfort ne peut plus se déplacer pendant le coulage. Il se rencontre en dallage industriel, où l'étude le dimensionne.
Qui décide
Nous posons les deux : sur un dallage, le calcul décide ; sur une dalle de maison, nous partons du treillis soudé.
Le béton : classe et dosage
C'est du C25/30 en extérieur et sous un véhicule. Un dallage industriel est encadré par le NF DTU 13.3 partie 1 : 280 à 400 kg de ciment par m³, pour une épaisseur qui ne descend pas sous 150 mm.
L'eau compte autant que le ciment : un rapport eau sur liant de l'ordre de 0,5 à 0,6. Un béton trop mouillé gagne en mise en œuvre et perd en retrait maîtrisé : il fissure davantage en séchant.
La classe se lit sur le bon de livraison de la toupie ; la résistance de référence est atteinte à 28 jours, et les charges lourdes attendent.
Les joints et les rives : l'épaisseur ne suffit pas
Le béton se rétracte en séchant : le retrait ne se supprime pas, il s'organise. Des joints de retrait tous les 3 à 4 m, sciés dans les 24 à 48 h, décident où la dalle se fissure : dans la saignée, pas au milieu d'un panneau.
Les joints de retrait
Une trame régulière, tous les 3 à 4 m, sciée dans les 24 à 48 h : ni trop tôt, ni trop tard, sinon le béton fissure ailleurs.
La désolidarisation
Les murs, les seuils, les regards et les poteaux sont séparés de la dalle par un joint : elle bouge librement sans les entraîner, et ils ne la fissurent pas.
La pente
Une pente de 1,5 à 2 % conduit l'eau vers un exutoire. Sans pente, l'eau stagne, gèle et dégrade la surface.
Les rives et les bêches
Quand une rive porte une charge ou un muret, une bêche ou une longrine la descend à 80 cm, hors gel dans le Bas-Rhin. Sans elle, le gel soulève la rive et la dalle suit.
