Sous-traitance du lot gros œuvre
Le lot béton sous votre charpente métallique
Vos poteaux sortent de l'atelier avec des platines déjà percées. Notre travail est que les tiges tombent dans les trous, à la cote et à la date.
- 34 platines à Niederbronnfondations et platines en une semaine
- 16 platines à Ersteinen deux jours, site en production
- Un seul interlocuteurdu chiffrage à la remise des supports
La réponse courte
Qui fournit quoi, tranché avant le premier coulage
- Le gabarit de poseAFourni par le charpentier, ou fabriqué en accord avec luiIl reproduit le perçage réel de vos platines ; fixé et contreventé sur le coffrage pour ne pas bouger à la vibration.
- Les tiges d'ancrageBFournies et scellées par nous selon votre planLongueur, diamètre, nuance et crosse sont ceux du plan ; filetages protégés jusqu'au serrage.
- Le bourrage sous platine?À notre charge ou au lot charpente, écrit au devisMortier de calage fluide sans retrait pour un appui plein ; ce point ne reste jamais entre deux entreprises.
Le relais
Travailler avec le lot charpente, en cinq étapes
Le lot béton et le lot charpente se passent le relais une seule fois, et cette passation conditionne tout le reste du chantier.
Un écart détecté avant la prise du béton se corrige dans l'heure. Le même écart détecté le jour du montage coûte une journée de grue à tout le monde.
Envoyer vos plans de charpente- 01Dossier d'exécution
Plans de charpente, plan d'implantation, descente de charges avec efforts de soulèvement, rapport de sol. Les points ouverts sont signalés avant de chiffrer.
- 02Réunion de calage
Tolérance applicable (NF DTU 32.1 renvoie à la classe 1 de l'annexe B de la NF EN 1090-2), fourniture des tiges et du gabarit, prise en charge du bourrage, date de la grue.
- 03Exécution par séries
Fouilles, ferraillage, gabarit, contrôle, coulage, contrôle après vibrage. Sur une trame répétitive, nous travaillons par séries de massifs pour libérer les zones dans votre ordre de montage.
- 04Remise des supports
Relevé de récolement des platines et niveaux d'arase remis avant la date de grue ; têtes de massif nettoyées, sans gravats ni eau stagnante ; réception contradictoire.
- 05Suites du lot
Longrines porte-bardage, murs de soubassement, puis dallage industriel une fois la charpente et la couverture en place.
Le point critique
Le récolement avant la grue, pas après
Un massif hors cote se rattrape en platine surdimensionnée ou en reprise, dans les deux cas avec un retard de montage à la clé. Nous contrôlons avant coulage, après vibrage, et nous remettons le relevé.
- ± 3 mm entre tigestiges pré-scellées au gabarit avant coulage
- ± 2 mm sur les axes de poteauximplantés depuis les points du géomètre
- Planéité d'appui sous platineinférieure à 1 mm sous 300 mm, après calage
Questions fréquentes
Les questions des charpentiers
Cinq réponses factuelles, avec les chantiers et les normes qui les fondent. Le reste se règle sur vos plans.
Poser ma question- Qui fournit les tiges d'ancrage et le gabarit de pose ?
Les deux cas se pratiquent. Le plus souvent le charpentier fournit le gabarit, puisqu'il reproduit le perçage réel de ses platines, et nous fournissons et scellons les tiges selon le plan. Ce point est tranché en réunion de calage avant le premier coulage, et il figure au devis pour qu'aucune fourniture ne reste entre deux lots.
- À quelle tolérance implantez-vous les platines ?
À celle inscrite sur votre plan de charpente ou dans votre cahier des charges de montage. Le NF DTU 32.1 de novembre 2020 renvoie aux tolérances de classe 1 de l'annexe B de la NF EN 1090-2 et de l'annexe D de la NF EN 1090-4. Nous contrôlons avant coulage, après vibrage, et nous remettons un relevé de récolement.
- Intervenez-vous sur un site qui reste en production ?

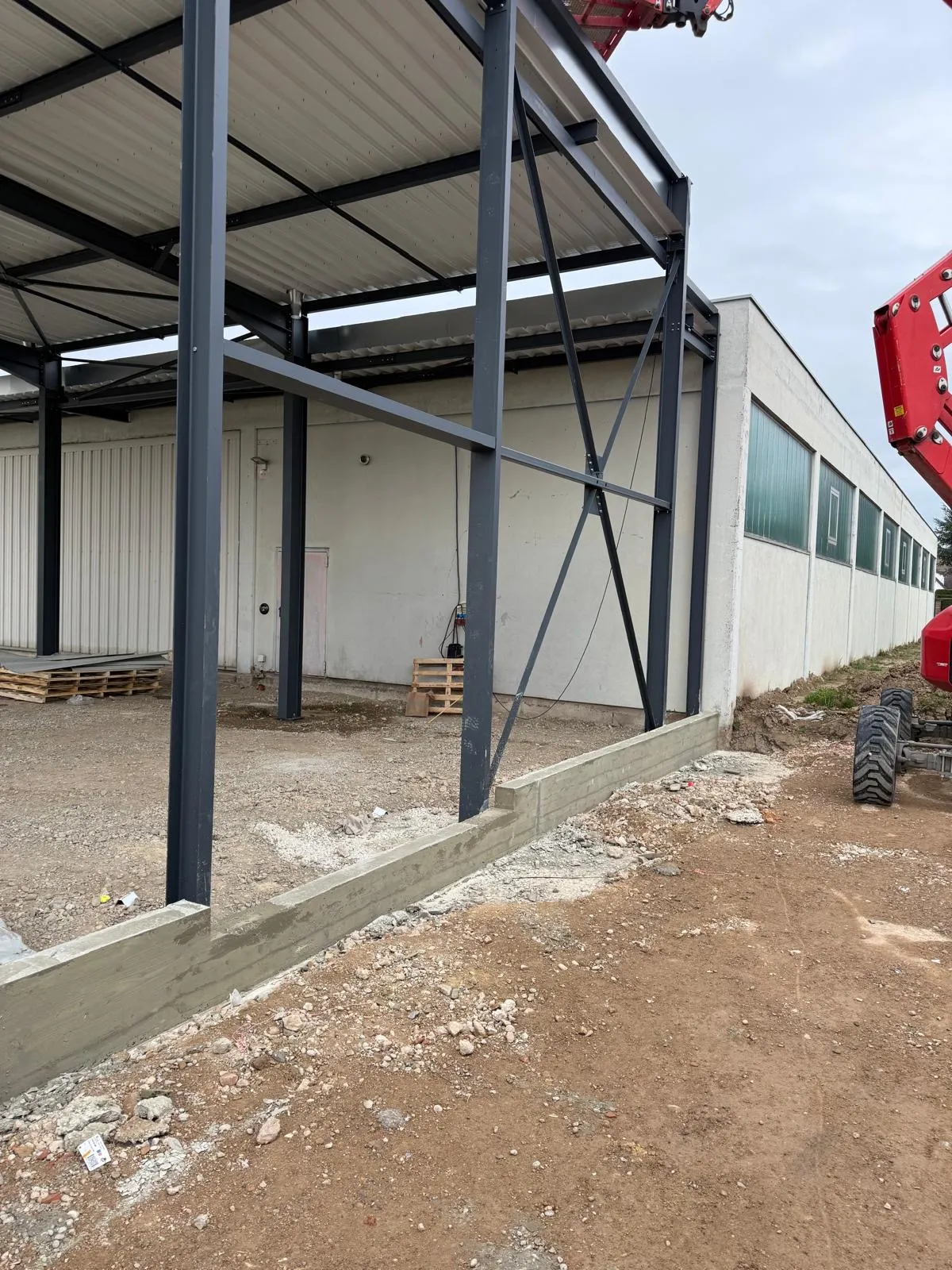

Oui, c'est la configuration la plus fréquente en extension industrielle. À Erstein, une extension de 400 m² a été fondée avec semelles isolées, 16 platines et longrines en 2 jours, sans arrêt de l'activité. Le phasage, les créneaux de livraison béton et l'emprise de fouille sont calés avec l'exploitant avant le démarrage.
- Prenez-vous aussi le dallage après le montage de la charpente ?
Oui. Le dallage industriel fait partie de nos prestations et se réalise une fois la charpente et la couverture posées. Le NF DTU 13.3 partie 1 fixe une épaisseur minimale de 150 mm et un dosage de 280 à 400 kg de ciment par mètre cube, les valeurs retenues dépendant du trafic et des charges d'exploitation.
- Pouvons-nous vous consulter en sous-traitance de notre propre marché ?
Oui. Nous intervenons en sous-traitance déclarée du lot gros œuvre pour un charpentier ou un contractant général, avec acceptation du sous-traitant et agrément des conditions de paiement par le maître d'ouvrage, et le DC4 en marché public. Le périmètre est écrit dans l'offre : massifs, tiges, longrines, soubassements, dallage.
Réalisations
Nos dernières réalisations
Collectifs, halls et infrastructures : chaque chantier présenté ici a été exécuté par ZM Génie Civil.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier
Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier
Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantier
Contact
Envoyez vos plans, nous répondons au bordereau
Plans de charpente et d'implantation des poteaux, descente de charges avec les efforts de soulèvement, rapport géotechnique s'il existe, date de montage visée, contraintes du site s'il reste exploité. Plus le dossier est complet, plus l'offre est ferme.
- Votre dossier est lu par l'interlocuteur qui suivra ensuite le chantier, du chiffrage à la réception.
