NF DTU 13.1 : les fondations superficielles

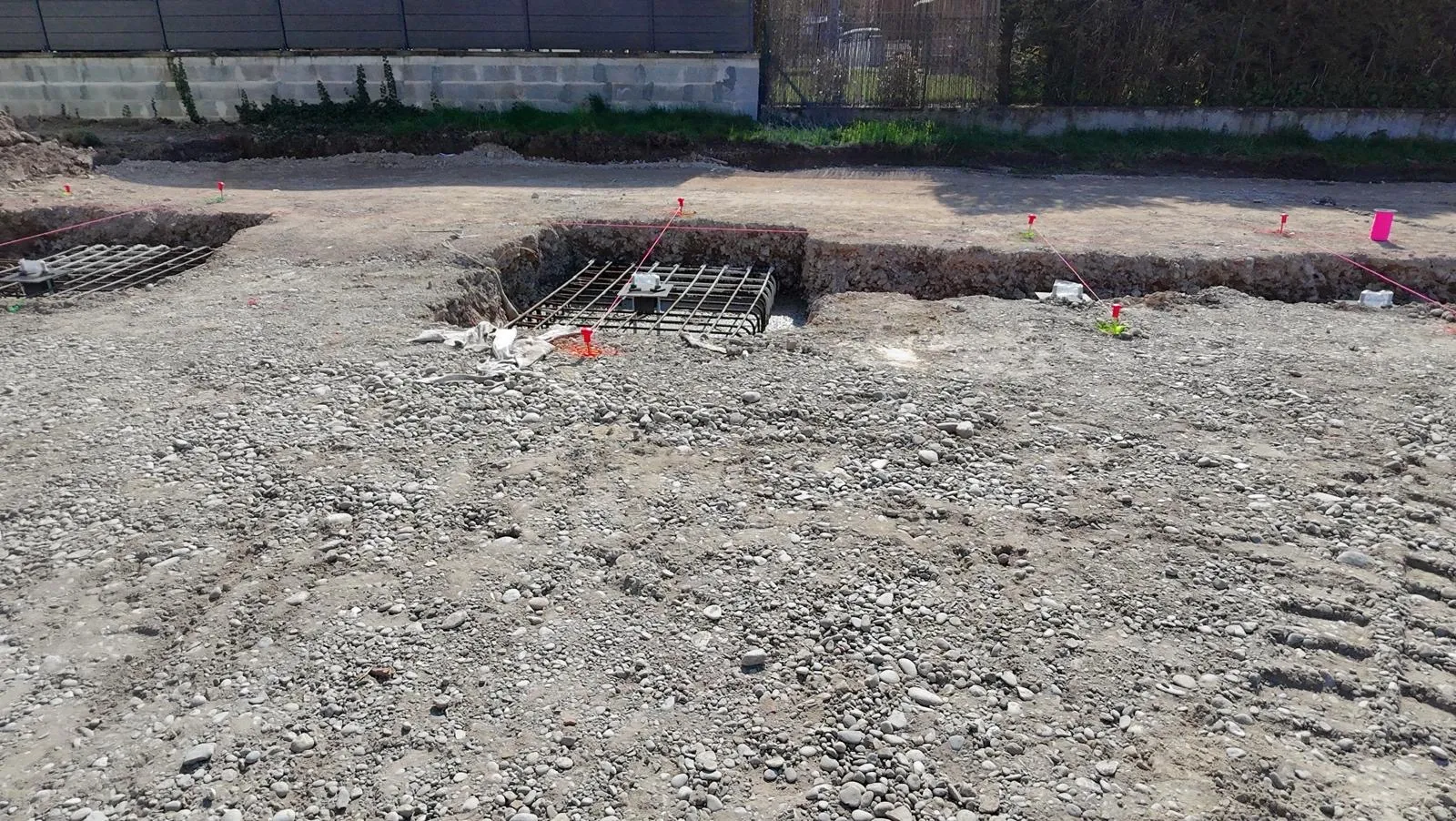

Le NF DTU 13.1 régit les semelles filantes, les semelles isolées, les longrines et les radiers. Il impose de connaître le sol avant de dimensionner, ce que l'étude géotechnique G2 fournit, obligatoire depuis le 1er octobre 2020 en zone d'exposition à l'aléa argileux.
Il renvoie au fascicule FD P 18-326, qui classe les départements par zone de gel : le Bas-Rhin relève du gel modéré, soit une sous-face de fondation à 80 cm minimum sous le sol fini, béton de propreté non compté.
La valeur est majorée selon la formule H = H0 + (A - 150) / 4000, où H0 est la profondeur de base et A l'altitude en mètres. Le hors gel est un plancher ; le bon sol, lui, peut se trouver plus bas, et c'est alors lui qui commande la fouille.
NF DTU 13.3 : ce qu'un dallage industriel doit respecter
Les travaux de dallages relèvent du NF DTU 13.3, dont la partie 1 traite des dallages à usage industriel. C'est le référentiel sur lequel un expert s'appuie en cas de sinistre. Pour une dalle de maison, voir l'épaisseur et le ferraillage d'une dalle.
- Épaisseur minimale de 150 mmUn plancher, pas une cible : dès que le stockage ou le roulage augmente, l'épaisseur se calcule à partir de la portance et des charges. Un dallage industriel de 120 mm n'existe pas dans le référentiel.
- Dosage en ciment entre 280 et 400 kg par m³Classe de résistance minimale C25/30, rapport eau sur liant de l'ordre de 0,5 à 0,6 : un béton trop dosé en eau gagne en mise en œuvre et perd en retrait maîtrisé.

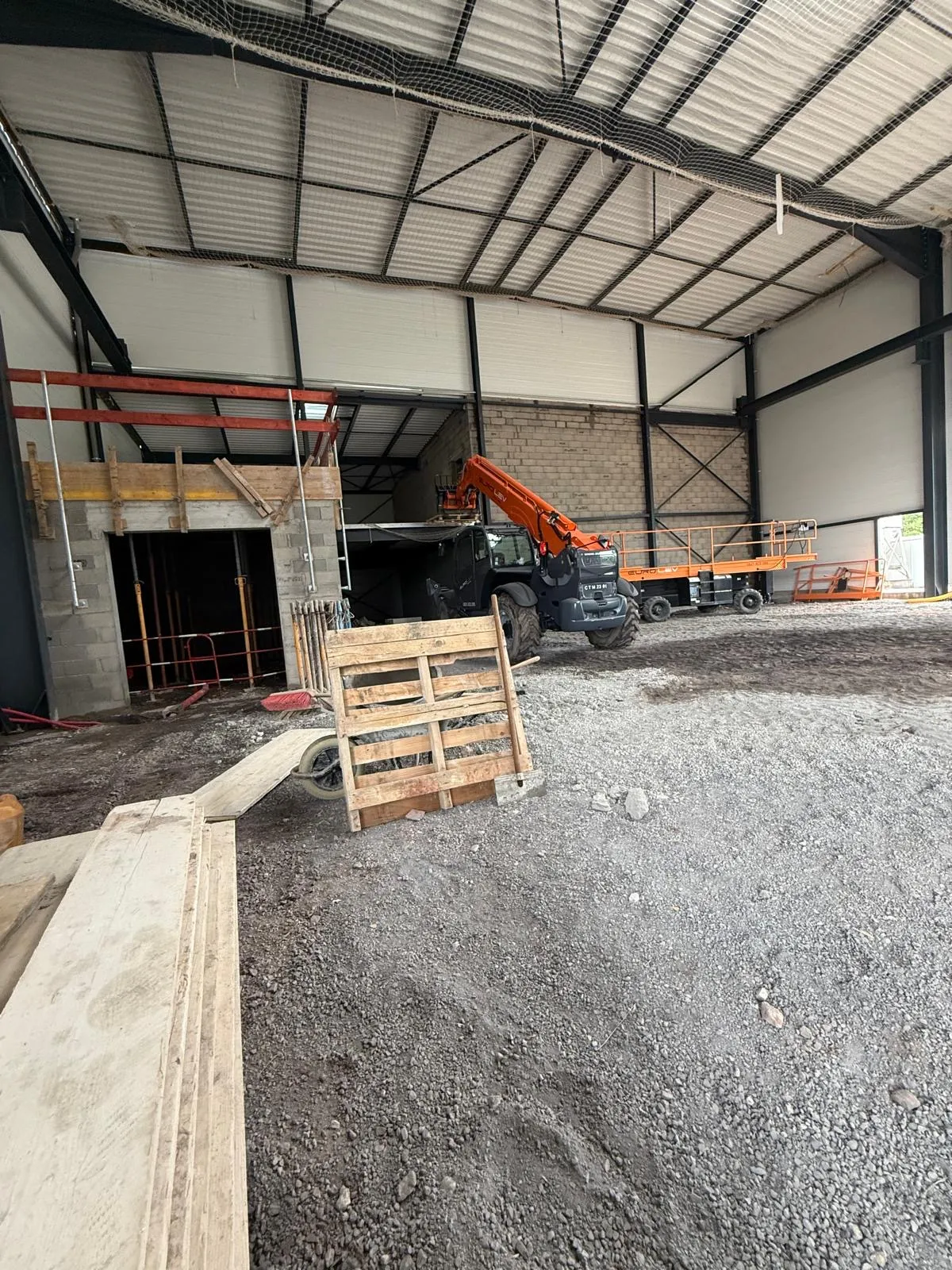

- Plateforme support, module EV2 d'au moins 50 MPaPour des charges réparties inférieures ou égales à 20 kN/m² ou des charges concentrées inférieures ou égales à 20 kN par roue, avec un rapport EV2 sur EV1 inférieur ou égal à 2,2. L'annexe A prévoit trois essais à la plaque plus un tous les 1 000 m².

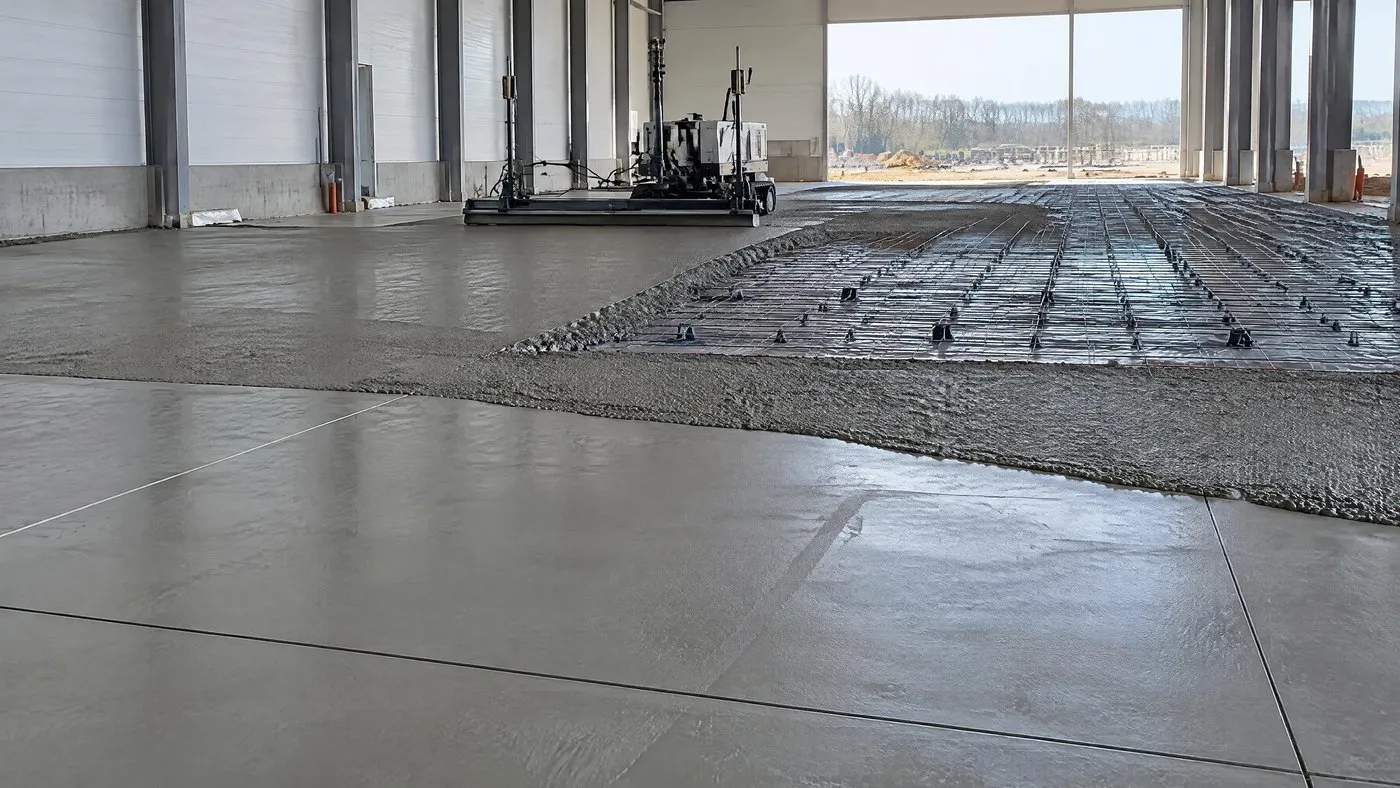

- Armature de référence : le treillis soudéLe ST25C sert d'appui au texte pour les dallages courants, positionné à une hauteur précise dans l'épaisseur et calé.
Les joints, premier poste de litige
Sur un dallage, le joint concentre l'essentiel des réclamations : absent, scié trop tard, mal implanté ou dégradé par le passage des chariots. Le NF DTU 13.3 fixe les règles qui suivent.
| Disposition | Ce que fixe le NF DTU 13.3 |
|---|---|
| Panneaux | rapport longueur sur largeur inférieur à 1,5 |
| Joints de retrait | sciés dans les 24 à 48 heures, sur environ un tiers de l'épaisseur |
| Joints de dilatation | traversants, au moins 20 mm, espacés de 20 à 30 m au maximum |
| Cure du béton | pulvérisation d'un produit, bâchage ou humidification : l'eau ne s'évapore pas trop vite |
Sans cure, la surface fissure et la résistance baisse. Ces règles valent aussi, à leur échelle, pour une terrasse ou une allée chez un particulier.
Ce qu'un devis doit montrer
Cinq lignes suffisent à lire un devis de fondations ou de dallage : si l'une manque, les offres ne se comparent pas.
- FondationsLa profondeur d'assise, chiffrée, compatible avec les 80 cm hors gel et avec l'étude de sol.
- DallageL'épaisseur et le dosage : un devis qui n'indique ni l'une ni l'autre ne se compare pas.
- PlateformeLes essais à la plaque et la valeur de portance retenue : un dallage prescrit sans donnée de portance est prescrit à l'aveugle.
- Joints et cureLe calepinage des joints et le mode de cure, décrits et non sous-entendus.
- Zone sismique 3Pour 464 des 514 communes du Bas-Rhin, la continuité des chaînages de fondation apparaît explicitement.
