Un mur de soutènement ne porte pas la terre, il encaisse une poussée : semelle sous le gel, aciers côté terre, drainage complet et remblai par couches.
Avant de commencer
Derrière le mur, le sol pousse à l'horizontale, presque pas en haut et au maximum en bas, et l'eau aggrave tout. Les désordres viennent presque toujours d'un de ces six points.
Faire vérifier mon talusDes barbacanes qui coulent après un orage sont une bonne nouvelle. Le drainage est le poste qu'on ne voit plus une fois le remblai fait, et celui qui tient le mur.
Le déroulé
L'axe du mur est tracé, la fouille ouverte en pied de talus aux dimensions de la semelle, sous les 80 cm de hors gel, puis un béton de propreté est coulé.
Nappes de la semelle sur cales, aciers en attente qui remonteront dans le voile : la longueur de recouvrement est le point le plus sensible de l'ouvrage.
Coffrage des deux faces, aciers verticaux principaux côté terre, coulage par passes avec vibration : un voile coulé d'un seul tenant n'a pas de joint faible.
Protection de la face amont, matériau drainant et géotextile, drain en pied avec exutoire, barbacanes tous les mètres environ.
Remblai monté par couches successives sans compacter brutalement contre le voile, puis le terrain amont est rendu.
Deux ouvrages
Sur un terrain de maison, la réponse est presque toujours le cantilever en T renversé. Le mur poids garde son sens en faible hauteur, quand on a un bon sol d'assise et de la place en pied. Les deux se coulent en place.
Murs et clôtures maçonnés : quand ce n'est pas du soutènement

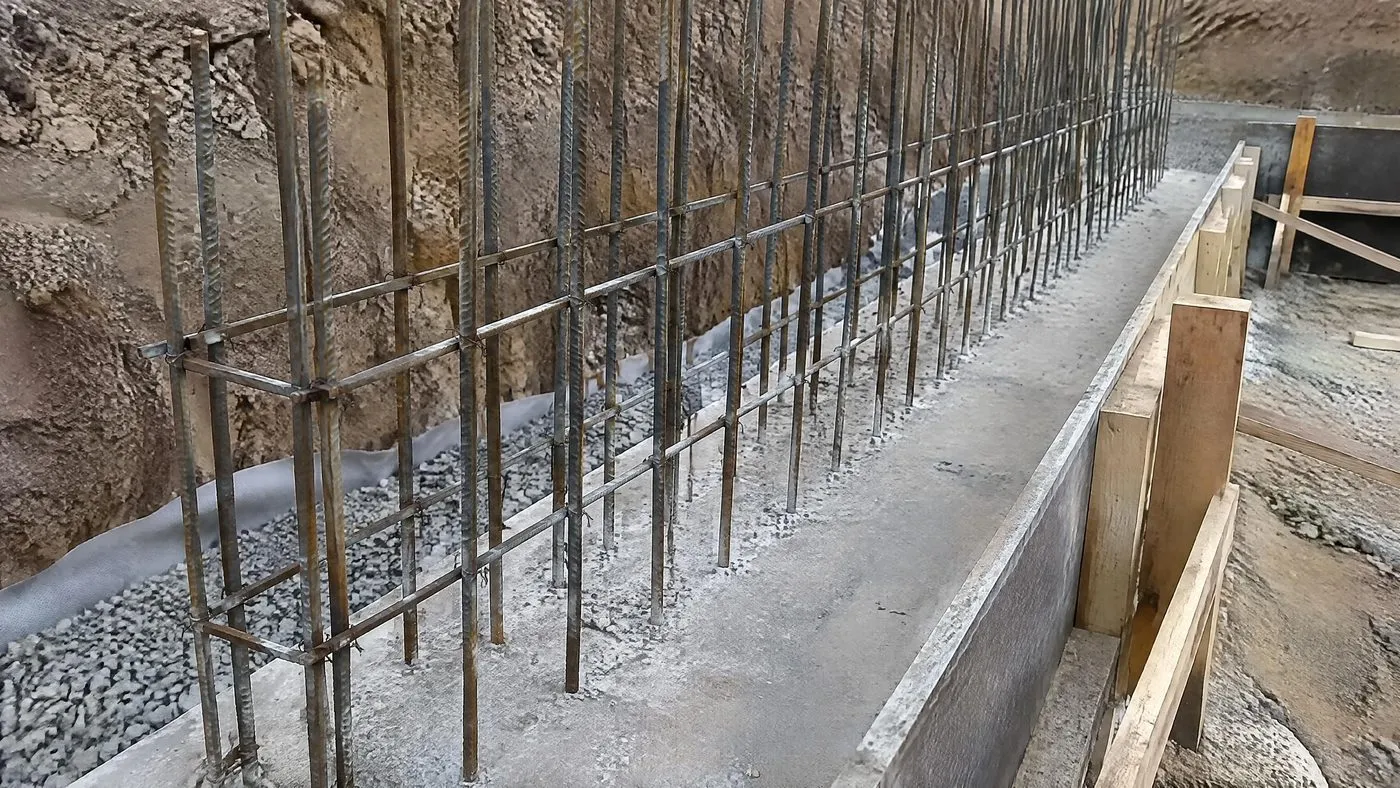

Une semelle large enterrée sur laquelle repose un voile mince : le poids des terres sur la semelle stabilise l'ouvrage.

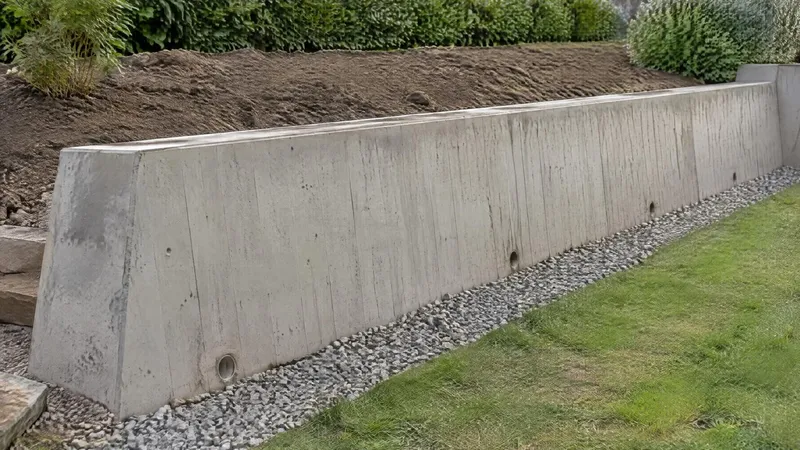

L'ouvrage résiste par sa propre masse, sans semelle en retour significative.
Autour du mur
Le mur près de chez vous, puis les autres ouvrages du jardin : une clôture, une dalle, le support d'une piscine se fondent et se ferraillent avec la même rigueur qu'un mur de soutènement.
Soutènement : parpaing ou béton armé ?Un parpaing creux monté comme un mur de clôture ne retient pas de terre. Ce qui tient un talus, c'est une semelle large, des aciers côté terre et un drainage complet.Lire la page
Prix d'un mur de soutènementÀ linéaire égal, deux murs de soutènement n'ont pas le même prix, et ce n'est ni la marge ni la finition : le coût progresse plus vite que la hauteur.Lire la pageMur de soutènement à HaguenauUn talus à retenir, un jardin en terrasses, une rampe de garage à tenir : nous venons le relever et nous coulons le mur en place, semelle à 80 cm et drainage complet.Lire la page

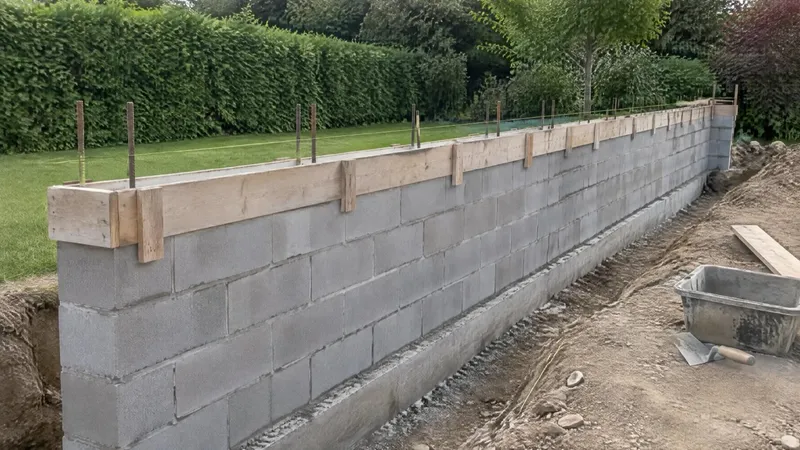

Mur de clôture en parpaing ou en pierreIl ne retient pas de terre, mais il se fonde hors gel, se chaîne et s'arase comme un mur de maison. Dès qu'il retient un talus, le calcul change.Lire la page

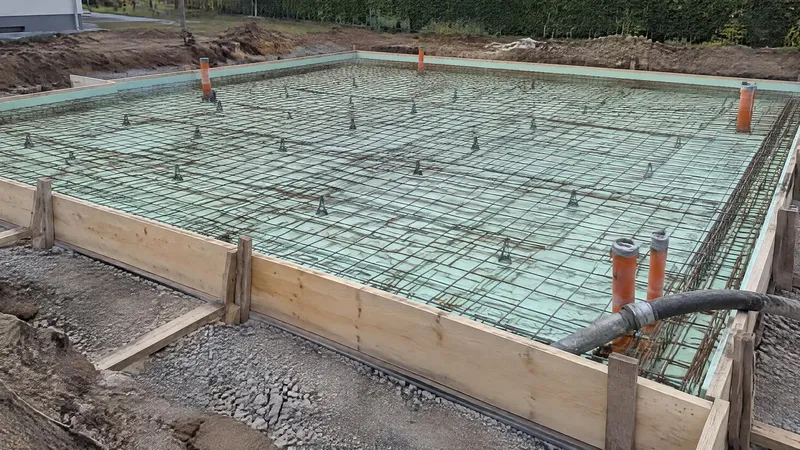

Dalle béton extérieure : tout se joue dessousBrute, imprimée ou carrossable, une dalle extérieure se joue au fond de forme, au ferraillage, à la pente et aux joints.Lire la pagePrix d'une dalle béton au m²Une petite dalle et une grande n'ont pas le même prix au mètre carré : tout se joue dans ce qu'il y a dessous et autour.Lire la pageRéalisations
Un mur de soutènement et un voile de sous-sol enterré, c'est le même métier : chaque chantier présenté ici a été mené par ZM Génie Civil.
Logement collectifBrumath20 logements collectifs à Brumath2 500 m² de voiles coulés en placeVoir le chantier
Bâtiment industrielNiederbronn-les-BainsHall industriel reconstruit après incendie800 m² et 34 platines de charpente métalliqueVoir le chantier
Bâtiment industrielErsteinExtension de hall en site exploité400 m² sans interrompre l'activité du siteVoir le chantier
Maison individuelleHaguenauMaison individuelle à HaguenauUne poutre de 11 m sans appui intermédiaireVoir le chantier
Génie civilCuisine provisoirePlots béton pour une cuisine en conteneursImplantation calée sur les points de levageVoir le chantierQuestions fréquentes
Six réponses courtes, avec les faits qui comptent. Pour le reste, le relevé sur place est fait pour ça.
Poser ma questionUn ouvrage de soutènement strict est dispensé de formalité au titre de l'article R421-3 du code de l'urbanisme. Dès qu'il fait aussi office de clôture et dépasse 2 m au-dessus du sol naturel, une déclaration préalable est nécessaire, et au-delà de 4 m un permis de construire. En secteur protégé, une déclaration est exigée quelle que soit la hauteur. Le PLU de votre commune peut être plus strict : c'est le document à consulter en premier.
Dans le Bas-Rhin, la profondeur hors gel retenue est de 80 cm, selon le fascicule AFNOR FD P 18-326 et le DTU 13.1. La semelle descend donc au minimum à ce niveau, et plus bas si le sol d'assise est médiocre ou si la hauteur retenue l'impose.
À partir de la hauteur retenue (différence de niveau entre amont et aval, partie enterrée comprise), de la nature du sol d'assise et du remblai, des surcharges en tête (stationnement, allée, piscine) et de la présence d'eau. Le calcul donne la largeur de la semelle, l'épaisseur du voile et les aciers côté terre. Au-delà de 4 m de hauteur, le dimensionnement par un bureau d'études et un drainage complet s'imposent ; en dessous, nous dimensionnons l'ouvrage à partir du relevé du terrain.
Celui qui correspond à la hauteur et au terrain. En faible hauteur, avec de la place en pied, un mur poids ou un gabion suffit ; dès que la hauteur monte, le mur cantilever en T renversé coulé en place retient le plus avec le moins de matière. Six leviers font le prix, et aucun ne se devine depuis la rue : la hauteur retenue, le sol d'assise, le terrassement, le drainage, l'accès du béton et la finition de la face vue.
Dans la grande majorité des cas, la cause est le drainage : sans drain en pied, sans exutoire et sans barbacanes fonctionnelles, l'eau retenue ajoute une pression que l'ouvrage n'encaisse pas. Vient ensuite la semelle, souvent trop étroite ou trop haute. Un mur qui a déjà basculé ne se redresse pas : il se reprend, et cela commence par un relevé sur place.
Oui, à condition que l'ouvrage soit entièrement sur votre parcelle et que le PLU ne fixe pas de recul. Deux points se règlent avant : l'emprise de terrassement, car la semelle est toujours plus large que le mur, et l'exutoire du drainage, le code civil interdisant d'aggraver l'écoulement naturel des eaux vers le fonds voisin, articles 640 et 641.
