Massifs de machines et socles techniques
Un site industriel a rarement besoin d'un bâtiment entier. Il a besoin d'un socle pour une machine qui arrive, et d'une assise qui ne se reprend pas.
- Plan d'ancrage du fournisseurréservations et boulons contrôlés avant coulage
- Plots béton pour conteneurscuisine provisoire fondée sur un site en activité
- Haguenaupartout en Alsace
La réponse courte
Trois situations, trois ouvrages
- Une machine arrive dans six semainesAMassif de machine ou socle d'équipementRéservations et boulons d'ancrage selon le plan du fournisseur, planéité de la surface d'appui, tenue sous charge vibrante.
- Un équipement extérieur ou un local techniqueBSocles de transformateur, de groupe froid, de compresseur, d'armoireMassifs d'appui pour rampes, quais, portails et clôtures ; regards et caniveaux associés.
- Des modules posés au sol?Plots béton coulés en place et levage des modulesNous avons réalisé les plots d'une cuisine provisoire installée en conteneurs : l'assise conditionne la mise à niveau du module et son raccordement aux réseaux.
Avant coulage
Un massif de machine se juge sur trois choses, pas sur son volume
Le respect du plan d'ancrage, la planéité de la surface d'appui et le comportement dans le temps sous une charge qui peut être vibrante. Aucune reprise n'est satisfaisante sur ce type d'ouvrage.
La position des réservations et des boulons se contrôle avant coulage, parce qu'elle ne se corrige pas après.
Décrire l'équipement à fonder Fondations et infrastructures- 01Le plan d'ancrage du fournisseur
Nombre, diamètre et entraxes des boulons, réservations, cotes d'arase : le massif se coffre et se ferraille sur ce plan, pas sur une habitude.
- 02La descente de charges
Charge statique, charge dynamique ou vibrante, surface d'appui déduite de la contrainte admissible du sol donnée par l'étude géotechnique.
- 03Le gabarit et les réservations
Boulons d'ancrage maintenus par gabarit fixé au coffrage, réservations positionnées et contrôlées avant et après vibrage.
- 04La planéité d'appui
Arase sous la cote définitive, calage ou mortier de calage sans retrait pour un appui plein sur toute la surface.
- 05Les réseaux et l'accès
Fourreaux, engravures et passages de réseaux repris sur vos plans ; sur un site en exploitation, l'intervention est phasée avec l'exploitant.

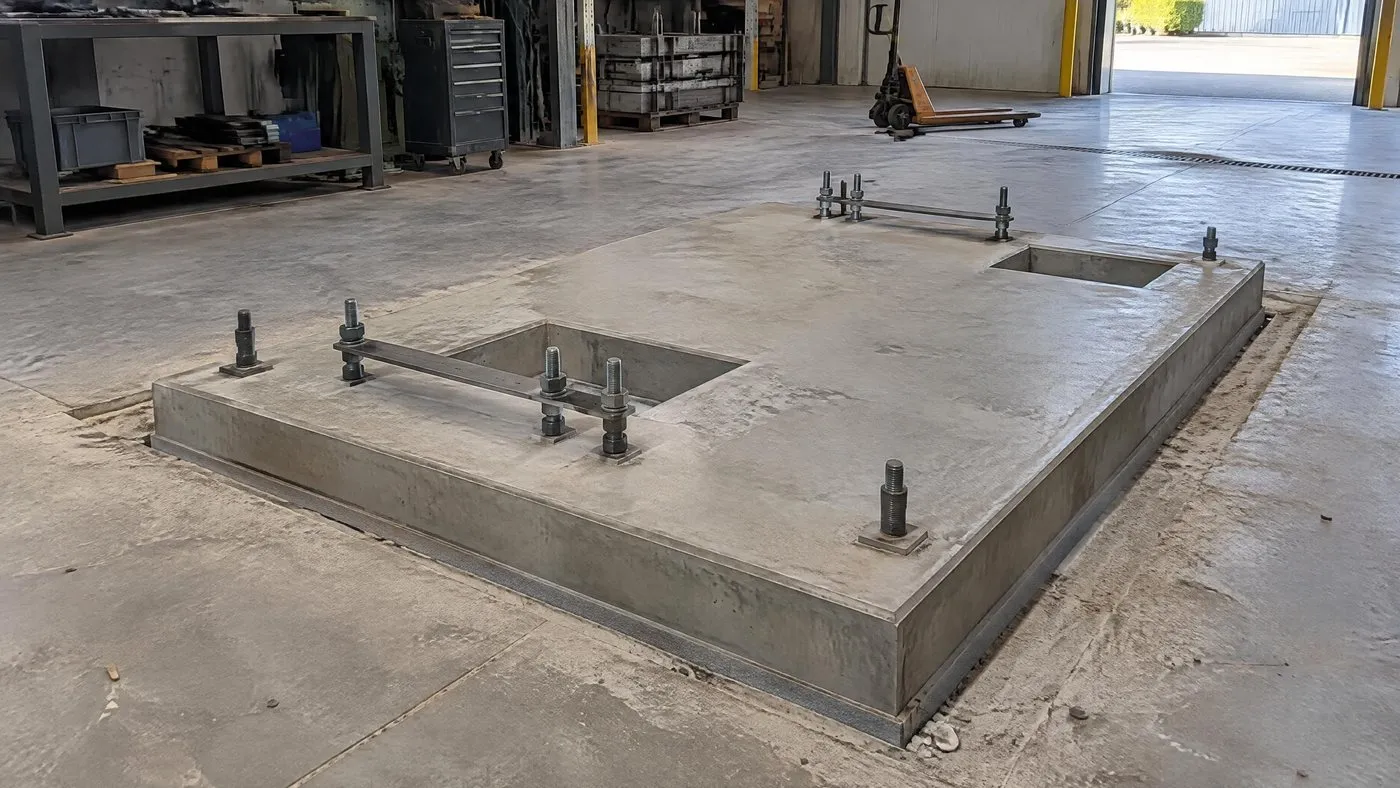

Dans un sol existant
Un massif dans un dallage existant se désolidarise, toujours
Partout où le dallage rencontre un élément qui ne bouge pas comme lui, poteau, longrine, massif de machine, il doit être désolidarisé par un joint d'isolement. Sans cela, le dallage est bloqué au moment où il retire et fissure en étoile depuis le point de blocage.
- Joint d'isolement périphériqueautour du massif, sur toute l'épaisseur du dallage
- Charge concentrée fixele poinçonnement local se traite au dimensionnement, pas après la première fissure
- Reprise en site exploitédécoupe du dallage, fouille, massif, puis reprise du dallage, phasée avec la production
Questions fréquentes
Les questions sur les massifs et socles
Cinq réponses factuelles, avec le chantier et les textes qui les fondent. Le reste se règle sur votre plan d'ancrage.
Poser ma question- Que faut-il transmettre pour chiffrer un massif de machine ?
Le plan d'ancrage du fournisseur avec les boulons, les réservations et les cotes d'arase, la charge statique et dynamique de l'équipement, et le rapport de sol s'il existe. Sans ces pièces, l'offre reste conditionnelle, et c'est écrit dans l'offre.
- Pouvez-vous intervenir dans un atelier en activité ?
Oui. Les accès, les créneaux de livraison du béton et la zone de travaux sont arrêtés avec l'exploitant avant le démarrage. Sur l'extension de 400 m² d'un hall à Erstein, semelles isolées, 16 platines et longrines ont été exécutées en deux jours sans arrêt de l'activité.
- Faites-vous aussi les plots pour des modules ou des conteneurs ?
Oui. Nous avons réalisé les plots béton coulés en place d'une cuisine provisoire installée en conteneurs, avec le levage des modules : une opération courte, typique des installations provisoires à fonder rapidement sur un site en activité.
- À quelle profondeur descend un massif extérieur ?
Sous la profondeur hors gel de référence, 80 cm dans le Bas-Rhin (FD P 18-326, NF DTU 13.1), et à la profondeur du bon sol donnée par l'étude géotechnique quand elle est plus contraignante. Une assise trop haute s'expose au soulèvement par le gel.
- Un massif dans un dallage existant fait-il fissurer le dallage ?
Pas s'il est désolidarisé par un joint d'isolement sur toute l'épaisseur. Un dallage rendu solidaire d'un massif fissure, et la fissure part toujours du point de liaison. Le NF DTU 13.3 impose ces joints autour de chaque élément traversant.
