Halls et bâtiments industriels
Massifs et platines pour charpente métallique
Nous implantons à la cote de votre plan de charpente et nous remettons le relevé de récolement avant l'arrivée de la grue.
- 34 platineshall de 800 m² à Niederbronn, en une semaine
- 16 platines et les longrinesen deux jours à Erstein, site en production
- Haguenaupartout en Alsace
Le point critique
L'implantation, le point où le lot béton se joue
Vos poteaux sortent de l'atelier avec des platines déjà percées. Si les tiges scellées ne tombent pas dans les trous : sur-perçage, ovalisation, resoudage, grue immobilisée. La perte ne porte jamais sur le béton, elle porte sur le montage.
- Avant coulageposition du gabarit et hauteur d'arase contrôlées, en présence du conducteur de travaux
- Après vibragesecond contrôle avant la prise du béton : un écart se corrige dans l'heure
- Avant la gruerelevé de récolement des platines remis au lot charpente
Le comment
Gabarit, tiges, calage, scellement : les gestes qui tiennent la tolérance
Après le pourquoi, le comment. Chaque geste ci-dessous répond à la cause réelle des écarts, la vibration du béton.
Le bourrage sous platine est à notre charge quand il est dans notre lot, ou laissé au lot charpente : ce point est arrêté au devis pour qu'il ne reste jamais entre deux entreprises.
Envoyer vos plans de charpente Longrines et semelles de bâtiment industriel- 01Le gabarit de pose

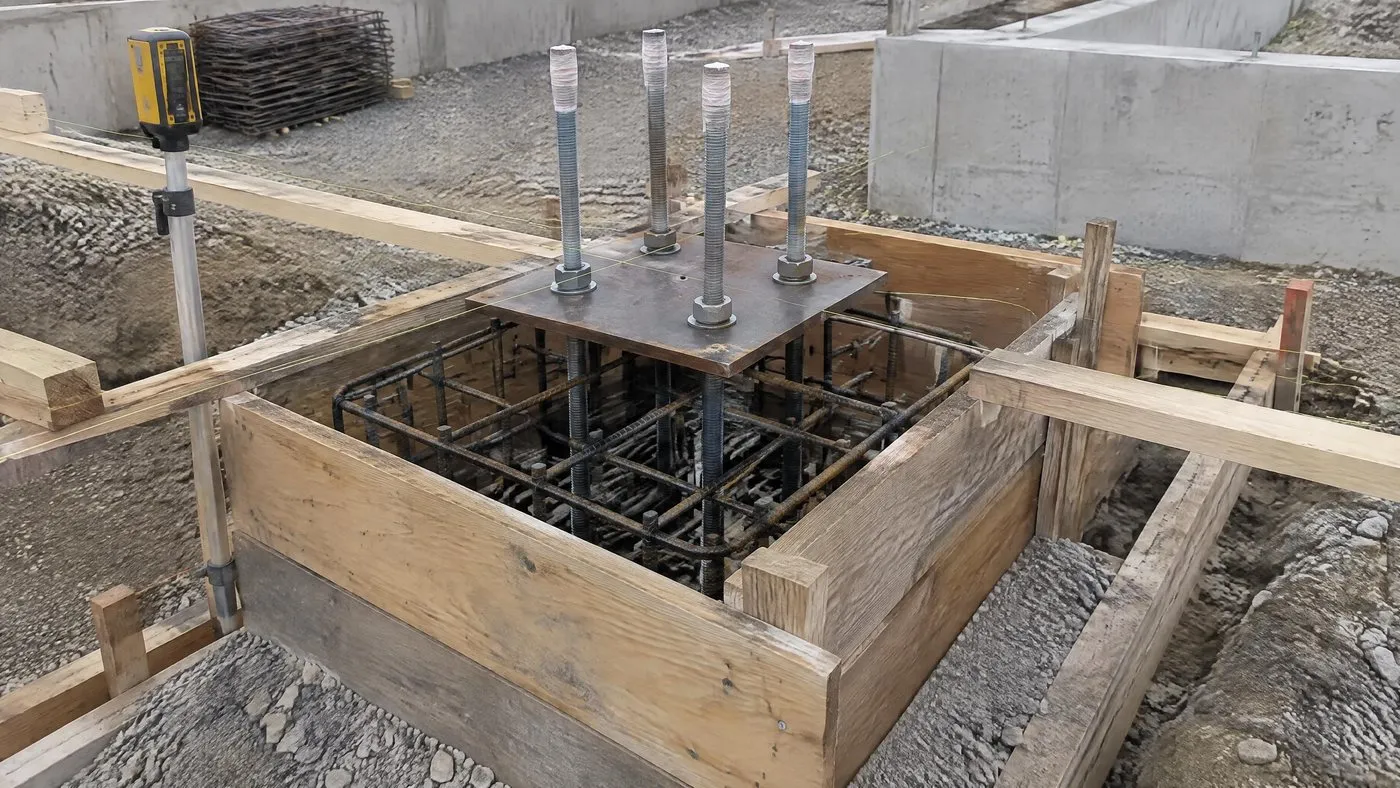

Gabarit métallique reproduisant le perçage exact de la platine, fourni par le charpentier ou fabriqué en accord avec lui, fixé et contreventé sur le coffrage du massif.
- 02Les tiges d'ancrage
Longueur d'ancrage dans le massif et position par rapport aux aciers du ferraillage vérifiées avant coulage, pour qu'une tige ne bute pas sur un cadre. Filetages protégés jusqu'au serrage.
- 03Le calage et le niveau
Le massif est arasé sous la cote d'appui définitive ; le réglage fin de la platine se fait au montage, par cales ou écrous de réglage, sans reprendre le massif.
- 04Le scellement sous platine
Mortier de calage fluide sans retrait, pour un appui plein sur toute la surface : un appui partiel concentre la compression sur quelques points du massif.
- 05La réunion de calage
Tolérance applicable, fourniture des tiges et du gabarit, prise en charge du bourrage, date de grue : tout est arrêté avant le premier coulage.
- 06Les suites du lot
Longrines de soubassement, murs de soubassement, puis dallage industriel une fois la charpente et la couverture en place.
La preuve
Deux chantiers, racontés par leurs contraintes
Le nombre de platines n'est pas le vrai sujet. Le sujet est la répétabilité, y compris sur le dernier pied de la série.
- Niederbronn, hall de 800 m² reconstruit après incendieFondations et 34 platines en une semaine
L'exploitant devait retrouver son outil de production ; le montage de la charpente a démarré à la date prévue. Mur coupe-feu et plancher R+1 de 300 m² ensuite.
- Erstein, extension de 400 m²16 platines et les longrines en deux jours
Site resté en exploitation : circulation, livraisons et sécurité maintenues en permanence.
- Ce qui a permis les deux joursLa préparation, pas la vitesse
Zone de stockage réduite, rotation des toupies calée sur les créneaux de livraison de l'exploitant, emprise de fouille libérée le soir.
- Le sol et le gelHors gel 80 cm, et le rapport de sol avant tout
Un soulèvement différentiel de quelques millimètres entre deux pieds de poteau se lit dans le portique et dans le bardage. Sans rapport de sol, l'offre reste conditionnelle, et c'est écrit.
Questions fréquentes
Les questions des charpentiers
Six réponses factuelles, avec les chantiers et les normes qui les fondent. Le reste se règle sur vos plans.
Poser ma question- Quelle fondation pour un hangar métallique ?
Des semelles isolées ou des massifs sous chaque poteau, descendus sous les 80 cm de hors gel du Bas-Rhin, dimensionnés sur les descentes de charges du charpentier, reliés entre eux par des longrines qui portent le soubassement et le bardage et font travailler les appuis comme un ensemble, ce qui compte dans les 464 communes du Bas-Rhin en zone sismique 3. Les platines et tiges d'ancrage sont pré-scellées, contrôlées au topographe avant l'arrivée de la grue.
- Qui fournit les tiges d'ancrage et le gabarit de pose ?
Les deux cas se pratiquent. Le plus souvent le charpentier fournit le gabarit, puisqu'il reproduit le perçage réel de ses platines, et nous fournissons et scellons les tiges selon le plan. Ce point est tranché en réunion de calage avant le premier coulage, et il figure au devis pour qu'aucune fourniture ne reste entre deux lots.
- À quelle tolérance implantez-vous les platines ?
À celle inscrite sur votre plan de charpente ou dans votre cahier des charges de montage. Le NF DTU 32.1 de novembre 2020 renvoie aux tolérances de classe 1 de l'annexe B de la NF EN 1090-2 et de l'annexe D de la NF EN 1090-4. Nous contrôlons avant coulage, après vibrage, et nous remettons un relevé de récolement.
- Prenez-vous les longrines et les soubassements avec les massifs ?
Oui. Les longrines relient les massifs entre eux, reprennent les charges de façade et de bardage, et évitent les déplacements différentiels d'un pied à l'autre ; elles servent aussi de support aux murs de soubassement et de butée au dallage. À Erstein, semelles isolées, 16 platines et longrines ont été exécutées ensemble.
- Intervenez-vous sur un site qui reste en production ?
Oui, c'est la configuration la plus fréquente en extension industrielle. À Erstein, une extension de 400 m² a été fondée avec semelles isolées, 16 platines et longrines en 2 jours, sans arrêt de l'activité. Le phasage, les créneaux de livraison béton et l'emprise de fouille sont calés avec l'exploitant avant le démarrage.
- Prenez-vous aussi le dallage après le montage de la charpente ?
Oui. Le dallage industriel fait partie de nos prestations et se réalise une fois la charpente et la couverture posées. Le NF DTU 13.3 partie 1 fixe une épaisseur minimale de 150 mm et un dosage de 280 à 400 kg de ciment par mètre cube, les valeurs retenues dépendant du trafic et des charges d'exploitation.
